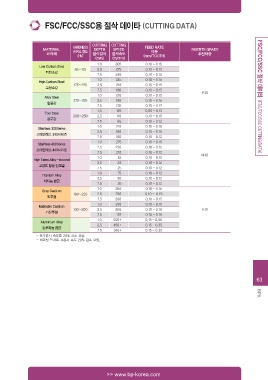

FSC/FCC/SSC용 절삭 데이타 (CUTTING DATA)

MATERIAL HARDNESS CUTTING CUTTING FEED RATE INSERTS GRADE FSC/FCC/SSC 절삭 데이타 (FSC/FCC/SSC CUTTING DATA)
피삭재 비커스 경도 DEPTH SPEED 이송 추천재종
절삭깊이 절삭속도 P30
(HV) (mm) (m/min) (mm/TOOTH)
M30
Low Carbon Steel 85~175 1.0 305 0.10 - 0.15
저탄소강 2.0 275 0.10 - 0.15 K10
7.5 240 0.10 - 0.15
High Carbon Steel 175~225 1.0 245 0.10 - 0.15
고탄소강 2.5 210 0.10 - 0.15
7.5 180 0.10 - 0.15
Alloy Steel 275~325 1.0 210 0.10 - 0.15
합금강 2.5 180 0.10 - 0.15
7.5 135 0.10 - 0.12
Tool Steel 200~250 1.0 125 0.05 - 0.15
공구강 2.5 110 0.10 - 0.15
7.5 90 0.10 - 0.12
Stainless 300Series 1.0 210 0.10 - 0.15
스테인레스 300시리즈 2.5 180 0.10 - 0.15
7.5 150 0.10 - 0.12
Stainless 400Series 1.0 275 0.10 - 0.15
스테인레스 400시리즈 2.5 230 0.10 - 0.15
7.5 210 0.10 - 0.12
High Temp.Alloy - Inconel 1.0 45 0.10 - 0.12
고경도 합금 인코넬 2.5 30 0.10 - 0.12
7.5 25 0.10 - 0.12
Titanium Alloy 1.0 0.10 - 0.12
티타늄 합금 2.5 75 0.10 - 0.12
7.5 50 0.10 - 0.12
Grey Castiron 190~220 1.0 35 0.10 - 0.15
회주철 2.5 260 0.10 - 0.15
7.5 230 0.10 - 0.15
Malleable Castiron 140~200 1.0 200 0.10 - 0.15
가단주철 2.5 230 0.10 - 0.15
7.5 200 0.10 - 0.15
Aluminium Alloy 1.0 170 0.15 - 0.50
알루미늄 합금 2.5 500+ 0.15 - 0.35
7.5 450+ 0.15 - 0.35
360+

- 홈가공시 속도를 20% 감소 요망.
- 비코팅 인서트 사용시 속도 20% 감소 요망.
