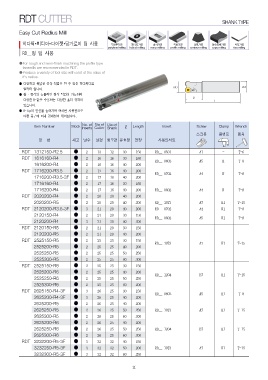

Page 10 - bulls
P. 10
RDT CUTTER SHANK TYPE
Easy Cut Radius Mill
히다찌•비디아•다이젯•당가로이 팁 사용 주변부가공 헬리칼가공 경사가공 곡면가공 외곽가공 연속복제가공 바닥가공
RD__형 팁 사용 ramp milling face milling
peripheral milling helical milling profile milling contour milling copy milling
●For rough and semi-finish machining the profile type
facemills are recommended in RDT.
●Produce a variety of tool size with a lot of the value of
it’s radius.
● 다양하고 폭넓은 절삭 작업을 할 수 있는 히다찌타입
알카타 입니다.
● 황 . 중삭의 능률적인 절삭 작업이 가능하며
다양한 R-값을 수용하는 다양한 홀더 규격이
있습니다.
● R-Tip의 인선을 돌려가며 여러번 사용함으로
다른 공구에 비해 경제성이 뛰어납니다.
Item Number Stock No. of Dia of Dia of ℓ Length Insert Screw Clamp Wrench
Inserts Cutter Shank 사용인서트 스크류 클램프 렌치
형번 재고 날수 날경 생크경 유효장 전장
RDT 1312150-R2.5 ● 2 13 12 30 150 RD__ 0501 A1 - T-6
RD__ 0802 A5 K T-8
RDT 1616160-R4 ● 2 16 16 30 160 RD__ 0702 A4 K T-8
RD__ 0802 A4 K T-8
1616200-R4 ● 2 16 16 40 200 RD__ 10T3 A7 K1 T-15
RD__ 0702 A4 K1 T-8
RDT 1716200-R3.5 ● 2 17 16 40 200 RD__ 0802 A5 K1 T-8
1716200-R3.5-3F ● 2 17 16 40 200 RD__ 10T3 A7 K1 T-15
1716160-R4 ● 2 17 16 30 160 RD__ 1204 B7 K1 T-15
1716200-R4 ● 2 17 16 40 200 RD__ 0802 A5 K1 T-8
RD__ 10T3 A7 K1 T-15
RDT 2020200-R4 ● 2 20 20 40 200
RD__ 1204 B7 K1 T-15
2020200-R5 ● 2 20 20 40 200
RD__ 10T3 A7 K1 T-15
RDT 2120200-R3.5-3F ● 3 21 20 40 200
2120150-R4 ● 2 21 20 30 150
2120200-R4 ● 2 21 20 40 200
RDT 2120150-R5 ● 2 21 20 30 150
2120200-R5 ● 2 21 20 40 200
RDT 2525150-R5 ● 2 25 25 30 150
2525200-R5 ● 2 25 25 40 200
2525250-R5 ● 2 25 25 50 250
2525300-R5 ● 2 25 25 60 300
RDT 2525150-R6 ● 2 25 25 30 150
2525200-R6 ● 2 25 25 40 200
2525250-R6 ● 2 25 25 50 250
2525300-R6 ● 2 25 25 60 200
RDT 2625150-R4-3F ● 3 26 25 30 150
2625200-R4-3F ● 3 26 25 40 200
2625200-R5 ● 2 26 25 40 200
2625250-R5 ● 2 26 25 50 250
2625300-R5 ● 2 26 25 60 300
2625200-R6 ● 2 26 25 40 200
2625250-R6 ● 2 26 25 50 250
2625300-R6 ● 2 26 25 60 300
RDT 3232200-R5-3F ● 3 32 32 40 150
3232250-R5-3F ● 3 32 32 50 200
3232300-R5-3F ● 3 32 32 60 250
11
