P. 224
MIRAEPO NC TOTAL TOOLING SYSTEM

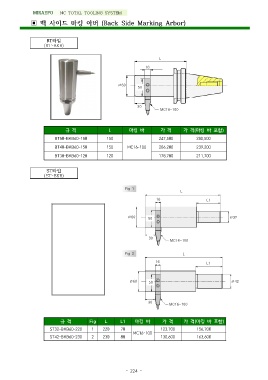

▣ 백 사이드 마킹 아버 (Back Side Marking Arbor)
BT타입
(BT-BKB)
L
16
∅60 50
30
MC16-100
규격 L 마킹 바 가격 가 격(마킹 바 포함)
BT50-BKB60-150
BT40-BKB60-150 150 247,500 280,500
BT30-BKB60-120
150 MC16-100 206,200 239,200
ST타입
(ST-BKB) 120 178,700 211,700
Fig 1 L
16 L1
∅32
∅60 50
Fig 2 30 MC16-100
L L1
16
∅60 50 ∅42
30 MC16-100
규격 Fig L L1 마킹 바 가 격 가 격(마킹 바 포함)
ST32-BKB60-220 1 220 70 123,700 156,700
MC16-100 163,600
ST42-BKB60-230 2 230
80 130,600
- 224 -
