MIRAEPO NC TOTAL TOOLING SYSTEM

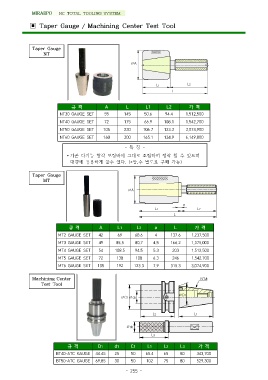

▣ Taper Gauge / Machining Center Test Tool

Taper Gauge
NT

∅A

L1 L2
L

규격 A L L1 L2 가 격
NT30 GAUGE SET 55
NT40 GAUGE SET 72 145 50.6 94.4 1,512,500
NT50 GAUGE SET 105
NT60 GAUGE SET 160 175 66.9 108.1 1,542,700

230 106.7 123.3 3,074,900

300 165.1 134.9 6,149,800

-특징-

∙기존 다기능 황삭 보링바에 그대로 조립하여 정삭 할 수 있으며
대경에 유용하게 쓸수 있다. (*암,수 별도로 구매 가능)

Taper Gauge
MT

∅A

L1 a L2
L

규격 A L1 L2 a L 가격
MT2 GAUGE SET 42 69 68.6 4 137.6 1,237,500
MT3 GAUGE SET 49 85.5 80.7 4.5 166.2 1,375,000
MT4 GAUGE SET 54 108.5 94.5 5.3 203 1,512,500
MT5 GAUGE SET 72 138 108 6.3 246 1,542,700
MT6 GAUGE SET 105 192 123.3 7.9 315.3 3,074,900

Machining Center NT#
Test Tool

∅C1 ∅d1 ∅D1

L2 L1

∅d1 L3 가 격
80 343,700
L3 80 529,300

규격 D1 d1 C1 L1 L2
BT40-ATC GAUGE 44.45 25 50 65.4 65
BT50-ATC GAUGE 69.85 30 50 102 75

- 255 -
