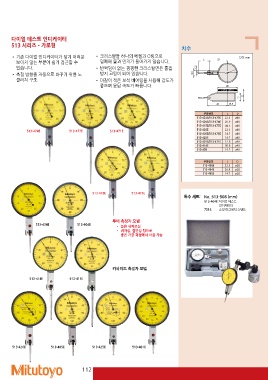

Page 112 - mitutoyo

다이얼 테스트 인디케이터 치수
513 시리즈 – 가로형

• 기존 다이얼 인디케이터가 닿기 어려운 • 크리스탈을 하나의 베젤과 O링으로 L 37 단위: mm
보이지 않는 부분에 쉽게 접근할 수 밀폐해 물과 먼지가 들어가지 않습니다.
있습니다. 8.3
• 반짝임이 없는 평평한 크리스탈면은 흠집 0.8
• 측정 방향을 자동으로 바꾸기 위한 노 방지 코팅이 되어 있습니다.
클러치 구조. 17
• 마찰이 적은 보석 베어링을 사용해 감도가 25
좋으며 응답 속도가 빠릅니다. øD

41 15.5

513-474E 513-477E 513-471E 주문번호 L D
513-424E/513-478E 22.3 ø40
513-404E/513-474E 20.9 ø40
513-415E/513-477E 44.5 ø40
513-426E 22.3 ø40
513-405E/513-475E 14.7 ø40
513-425E 14.7 ø40
513-401E/513-471E 12.8 ø40
513-414E 36.8 ø40
513-409 14.7 ø40

주문번호 L D
513-466E 22.3 ø28
513-464E 20.9 ø28
513-465E 14.7 ø28

513-478E 513-475E 특수 세트: No. 513-908 (mm)

513-404E: 다이얼 테스트
인디케이터

7014: 소형 마그네틱 스탠드

513-424E 513-404E 루비 측정자 모델

• 높은 내마모성
• 비자성, 절연성 팁으로

방전 가공 과정에서 사용 가능

카바이드 측정자 모델

513-414E 513-415E

513-426E 513-405E 513-425E 513-401E

112
