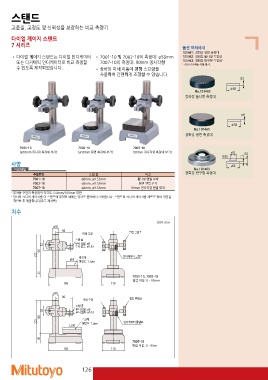

스탠드 옵션 악세서리

고품질, 고정도 및 신뢰성을 보장하는 비교 측정기 101461: 경화강 평면 측정대
101462: 경화강 톱니형 측정대
다이얼 게이지 스탠드 101463: 경화강 반구형 측정대*
7 시리즈 * 7007-10에는 이용 불가.

• 다이얼 게이지 스탠드는 다이얼 인디케이터 • 7001-10 및 7002-10의 측정대: ø58mm
또는 디지매틱 인디케이터로 비교 측정할 7007-10의 측정대: 90mm 정사각형
수 있도록 제작되었습니다.
• 상하의 미세 이동에 평행 스프링을
사용하여 간편하게 조정할 수 있습니다.

No.101462 58 14 14
경화강 톱니형 측정대

58 14 14 58

No.101461
경화강 평면 측정대

7001-10 7002-10 7007-10 ø32 11
(ø58mm 톱니형 측정대 부착) (ø58mm 평면 측정대 부착) (90mm 정사각형 측정대 부착) SR20 26

14

사양 ø58 ø58 No.101463 ø58
경화강 반구형 측정대
미리 타입

주문번호 스템 홀 비고

7001-10 ø8mm, ø9.53mm 톱니형 앤빌 부착

7002-10 ø8mm, ø9.53mm 평면 앤빌 부착

7007-10 ø8mm, ø9.53mm 90mm 정사각형 앤빌 부착

* 부착용 구멍과 측정대의 직각도: 0.4mm/100mm 미만
* 당 사의 리니어 게이지를 이 스탠드에 부착할 때에는 당사로 문의하시기 바랍니다. 스탠드와 리니어 게이지를 세트로 하여 작동을

확인한 후 제공합니다(주문 제작품).

치수

단위: mm

ø30
80

205
160
50

45 ø58 µ

168 7001-10, 7002-10
ø30 컬럼 이동: 0 - 95mm
110
80

205 90 µ
160 168
50 110

45 7007-10
컬럼 이동: 0 - 90m
