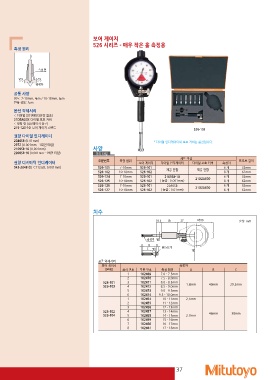

P. 37
측정 원리 보어 게이지
526 시리즈 – 매우 작은 홀 측정용
L
526-101
1/2·L 1/2·L
* 다이얼 인디케이터와 보호 커버는 옵션입니다.
공통 사양
사양 측정 범위 세트 구성 프로브 깊이
정도: 7-10mm, 4μm / 10-18mm, 6μm
반복 정도: 2μm 미리 타입 7-10mm 보어 게이지 다이얼 인디케이터 다이얼 보호 커버 측정자 32mm
10-18mm 6개 62mm
옵션 악세서리 주문번호 7-10mm 526-101 제공 안함 제공 안함 8개 32mm
10-18mm 526-102 6개 62mm
–: 다이얼 인디케이터(F장 참조) 526-101 7-10mm 526-101 8개 32mm
21DZA000: 다이얼 보호 커버 526-102 10-18mm 526-102 6개 62mm
–: 셋팅 링 (44 페이지 참조) 526-124 526-101 8개
215-120-10: 보어 게이지 스탠드 526-125 526-102
526-126
권장 다이얼 인디케이터 526-127
2046SB (0.01mm)
2972 (0.001mm - 1회전 타입)
2109SB-10 (0.001mm)
2900SB-10 (0.001mm - 1회전 타입)
권장 디지매틱 인디케이터
543-264B (ID-C112GB, 0.001mm)
2109SB-10 21DZA000
( 눈금 : 0.001mm) 21DZA000
2046SB
( 눈금 : 0.01mm)
치수
16.5 45 27 80 단위: mm
ø8
ø8
ø8
AB 6 M7×0.75
C
표준 악세서리 측정자
보어 게이지
(본체) 표시 번호 부품 번호 측정 범위 A BC
526-101 1 102469 7.0 - 7.5mm
526-103 2 102470
3 102471 7.5 - 8.0mm
526-102 4 102472
526-104 5 102473 8.0 - 8.5mm 1.8mm 40mm 29.2mm
6 102474 8.5 - 9.0mm
1 102454
2 102455 9.0 - 9.5mm
3 102456
4 102457 9.5 - 10.0mm
5 102458
6 102459 10 - 11mm 2.1mm
7 102460
8 102461 11 - 12mm
12 - 13mm
13 - 14mm 46mm 38mm
14 - 15mm 2.7mm
15 - 16mm
16 - 17mm
17 - 18mm
