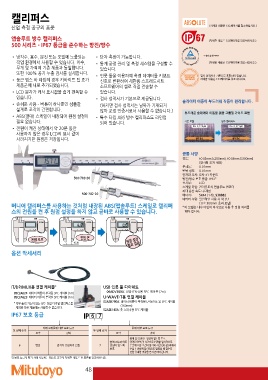

Page 48 - mitutoyo

캘리퍼스 (자세한 내용은 132페이지를 참조하십시오.)
(자세한 내용은 132페이지를 참조하십시오.)
산업 측정 공구의 표준

앱솔루트 방수 캘리퍼스
500 시리즈 – IP67 등급을 준수하는 방진/방수

• 냉각수, 용수, 분진 또는 오일에 노출되는 • 단차 측정이 가능합니다. (자세한 내용은 133페이지를 참조하십시오.)
작업 환경에서 사용할 수 있습니다. 치수,
무게 및 가격이 기존 제품과 동일합니다. • 통계 공정 관리 및 측정 시스템을 구성할 수 검사 성적서가 기본으로 포함되어 있습니다.0
또한 100% 공기 누출 검사를 실시합니다. 있습니다. 자세한 내용은 133페이지를 참조하십시오.

• 둥근 뎁스 바 타입의 경우 카바이드 팁 죠가 • 인풋 툴을 이용하여 측정 데이터를 키보드 201120740
제품군에 새로 추가되었습니다. 신호로 변환하여 시판용 스프레드시트
소프트웨어의 셀로 직접 전송할 수 슬라이더 이동이 부드러워 작동이 편리합니다.
• LCD 문자가 커서 표시값을 쉽게 판독할 수 있습니다.
있습니다. 부드러운 슬라이더 이동을 위한 고품질 가이드 표면
• 검사 성적서가 기본으로 제공됩니다.
• 손쉬운 사용 – 버튼이 하나뿐인 심플한 기존 모델 방수 캘리퍼스
설계로 조작이 간편합니다. (하지만 검사 성적서는 날짜가 기재되지 Ra: 0.126μm Ra: 0.071μm
않아 교정 인증서로서 사용할 수 없습니다.)
• ABS(절대) 스케일이 내장되어 원점 설정이
필요 없습니다. • 특수 타입 ABS 방수 캘리퍼스도 라인업
되어 있습니다.
• 전원이 켜진 상태에서 약 20분 동안
사용하지 않은 경우 LCD의 표시 값이
사라지지만 원점은 저장됩니다.

공통 사양

정도: ±0.02mm (≤200mm), ±0.03mm (>200mm)

(양자화 오차 제외)

분해능: 0.01mm

반복 정도: 0.01mm

500-703-20 양자화 오차: 오차 ±1 카운트

500-702-20 방진/방수 보호 등급: IP67*

버니어 캘리퍼스를 사용하는 것처럼 내장된 ABS(앱솔루트) 스케일로 캘리퍼 표시부: LCD
스의 전원을 켠 후 원점 설정을 하지 않고 곧바로 사용할 수 있습니다.
스케일 타입: 전자유도식 앱솔루트 엔코더

최대 응답 속도: 무제한

배터리: SR44 (1개), 938882

배터리 수명: 일반적인 사용 시 약 3년

(1년: 300mm 초과 모델)

* 이 모델은 내수 타입이 아니므로 사용 후 방청 처리를

해야 합니다.

16.38

옵션 악세서리

IT/DP/MUX용 연결 케이블* USB 인풋 툴 다이렉트

05CZA624: 데이터 버튼이 부착된 SPC 케이블 (1m) 06ADV380A: USB-ITN-A용 SPC 케이블 (2m)
05CZA625: 데이터 버튼이 부착된 SPC 케이블 (2m)
U-WAVE-T용 연결 케이블
* 외부 출력 기능이 있는 방수 타입 디지털 캘리퍼스를
제외한 다른 제품에는 사용할 수 없습니다. 02AZD790A: 데이터 버튼이 부착된 U-WAVE 용 SPC 케이블
(160mm)
IP67 보호 등급
02AZE140A: 풋 스위치용 SPC 케이블

67

첫 번째 숫자 외래 고형물에 대한 보호 등급 두 번째 숫자 요약 물에 대한 보호 등급
요약 정의 정의

6 방진 먼지가 유입되지 않음 물에 침수되어도 영향이 없도록 보호.

물에 침수되어도 규정된 압력 및 시간으로 외곽을 일시적으로

7 영향이 없도록 수중에 표준 조건의 압력과 시간 (30 분) 하에서
보호 수심 1 미터에 일시적으로 담궜을 때 침수로

인한 유해한 영향을 받지 않아야 합니다.

각 보호 등급의 평가 시에 사용하는 테스트 조건의 자세한 내용은 원 표준을 참조하십시오.

48
