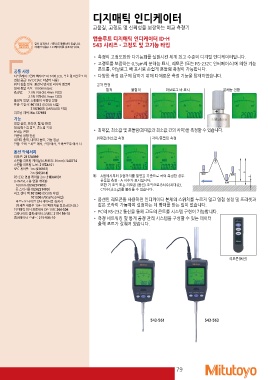

Page 79 - mitutoyo

디지매틱 인디케이터

고품질, 고정도 및 신뢰성을 보장하는 비교 측정기

검사 성적서가 기본으로 동봉되어 있습니다. 앱솔루트 디지매틱 인디케이터 ID-H
자세한 내용은 133페이지를 참조하십시오. 543 시리즈 – 고정도 및 고기능 타입

공통 사양 • 측정의 고정도화와 다기능화를 실현시킨 세계 최고 수준의 디지털 인디케이터입니다.

디스플레이: 2컬러 백라이트의 7자리 LCD, 부호 및 아날로그 바 • 고정도를 보증하는 0.5μm의 분해능 표시, 리모콘 (또는 RS-232C 인터페이스)에 의한 기능
전원 공급: 6V DC(AC 어댑터 사용) 콘트롤, 아날로그 바 표시로 손쉽게 흔들림 측정이 가능합니다.
위치 검출 방식: 광전식 반사형 리니어 엔코더
최대 응답 속도: 1000mm/sec • 다양한 측정 요구에 답하기 위해 다채로운 측정 기능을 탑재하였습니다.
측정압: 2.0N 이하(30.4mm 타입)
2.5N 이하(60.9mm 타입) 공차 판정 불합격 아날로그 바 표시 분해능 전환
플런저 방향: 스핀들이 수평인 방향 합격
표준 측정자: 901312 (ISO/JIS 타입)
21BZB005 (ANSI/AGD 타입) • 최대값, 최소값 및 흔들림(최대값과 최소값 간의 차이)을 측정할 수 있습니다.
리프팅 레버: No.137693
최대값/최소값 측정 차이/흔들림 측정
기능
B
영점 설정, 프리셋, 합/불 판정
최대/최소값 홀드, 흔들림 측정 예: A점에서부터 D점까지를 밑면을 기준으로 하여 측정한 경우 A D A
분해능 전환 흔들림 측정 - A 치수가 표시됩니다. C B
카운팅 방향 전환 C
데이터 출력, 데이터 홀드, 기능 잠금 또한 키 조작 또는 리모콘 (옵션) 조작으로 B치수(최대값),
알람: 오버 스피드 에러, 설정 에러, 오버플로우 에러 시 C치수(최소값)를 불러올 수 있습니다.

옵션 악세서리 • 옵션인 리모콘을 사용하면 인디케이터 본체의 스위치를 누르지 않고 영점 설정 및 프리셋과
같은 조작이 가능하여 설정하는 데 방해를 받는 일이 없습니다.
리모콘: 21EZA099
스핀들 리프팅 케이블(스트로크: 30mm): 540774 • PC의 RS-232 통신을 통해 고도의 콘트롤 시스템 구현이 가능합니다.
스핀들 리프팅 노브: 21EZA101
SPC 케이블: 1m (936937) • 측정 네트워킹 및 통계 공정 관리 시스템을 구성할 수 있는 데이터
2m (965014) 출력 포트가 갖춰져 있습니다.
RS-232 연결 케이블 2m: 21EAA131
U-WAVE-T용 연결 케이블:

160mm (02AZD790D)
풋 스위치용 (02AZE140D)
러그 센터 백: 101040 (ISO/JIS 타입)
101306 (ANSI/AGD 타입)
미쓰도요 다이얼 인디케이터용 측정자
(자세한 내용은 104~107페이지를 참조하십시오.)
디지매틱 미니 프로세서 DP-1VR: 264-504
그라나이트 콤퍼레이터 스탠드: 215-156-10
콤퍼레이터 스탠드: 215-505-10

리모콘(옵션)

543-561 543-563
