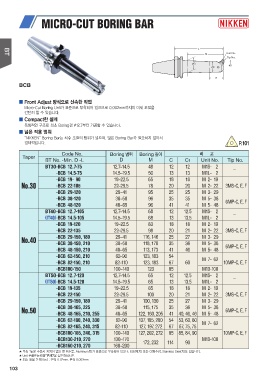

BCB

▒ Front Adjust 방식으로 신속한 작업 P.101

Micro-Cut Boring Unit가 표준으로 부착되어 있으므로 0.002mm까지의 미세 조절을
간단히 할 수 있습니다.

▒ Compact한 설계

독창적인 구조로 최소 Boring경 12.7부터 가공할 수 있습니다.

▒ 넓은 적용 범위

“NIKKEN” Boring Bar는 치수 조절의 범위가 넓으며, 많은 Boring Bar가 필요하지 않아서
경제적입니다.

Taper Code No. Boring 범위 Boring 깊이 비고 Tip No.
BT No. -Min. D -L D MC C1 Unit No. -

BT30-BCB 12.7-75 12.7~14.5 48 12 12 M1S- 2 3MS-C, E, F
6MP-C, E, F
-BCB 14.5-75 14.5~19.5 50 13 13 M1L- 2
-
No.30 -BCB 19- 90 19~22.5 65 18 18 M 2- 19 3MS-C, E, F
-BCB 22-105 22~29.5 78 20 20 M 2- 22 6MP-C, E, F
-BCB 29-120 29~41 95 25 25 M 3- 29 10MP-C, E, F

-BCB 38-120 38~50 96 35 35 M 5- 38 -
3MS-C, E, F
-BCB 48-120 48~65 96 41 41 M 5- 48 6MP-C, E, F

BT40-BCB 12.7-105 12.7~14.5 68 12 12.5 M1S- 2 10MP-C, E, F
(IT40)-BCB 14.5-105 14.5~19.5 68 13 13.5 M1L- 2

-BCB 19-120 19~22.5 83 18 18 M 2- 19

-BCB 22-135 22~29.5 98 20 21 M 2- 22

No.40 -BCB 29-150, 180 29~41 116, 146 25 27 M 3- 29
-BCB 38-150, 210 38~50 118, 178 35 36 M 5- 38

-BCB 48-150, 210 48~65 113, 173 41 46 M 5- 48

-BCB 62-150, 210 62~90 123, 183 54 60 M 7- 62
-BCB 82-150, 210 82~110 123, 183 67

-BCB100-150 100~140 123 85 M10-100

BT50-BCB 12.7-120 12.7~14.5 65 12 12.5 M1S- 2
(IT50)-BCB 14.5-120 14.5~19.5 65 13 13.5 M1L- 2

-BCB 19-135 19~22.5 85 18 18 M 2- 19

-BCB 22-150 22~29.5 100 20 21 M 2- 22

-BCB 29-150, 180 29~41 100, 130 25 27 M 3- 29

No.50 -BCB 38-165, 225 38~50 115, 175 35 36 M 5- 38
-BCB 48-165, 210, 255 48~65 122, 160, 205 41 40, 46, 46 M 5- 48

-BCB 62-180, 240, 330 62~90 137, 185, 280 54 53, 60, 60 M 7- 62
-BCB 82-165, 240, 315 82~110 127, 197, 272 67 67, 75, 75

-BCB100-165, 240, 315 100~140 127, 202, 272 85 85, 84, 90

-BCB130-210, 270 130~170 172, 232 114 90 M10-100
-BCB160-210, 270 160~200

★ 부속 Tip은 주문시 지정이 없는 한 F(주물, Aluminum용)가 표준으로 부속되어 있으나, E(강재용) 또는 C(특수강, Stainless Steel용)도 있습니다.

★ Unit 부품표는 P.97을 참조하십시오.

★ 최소 읽음 단위(Dia.) : 본척 0.02mm, 부척 0.002mm
