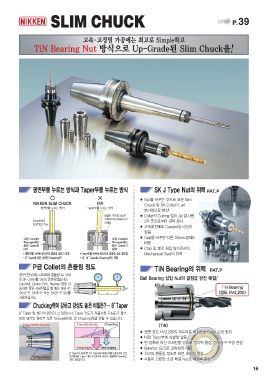

Page 17 - nikken

고속·고정밀 가공에는 최고로 Simple하고

TiN Bearing Nut 방식으로 Up-Grade된 Slim Chuck을!

● Nut를 바꾸는 것으로 표준 Slim
Chuck 및 SK Collet가 Jet
분사형으로 변신
● Collet의 Cutting 없이 Jet 분사용
3각 홈으로부터 강력 분사
● 고속회전에도 Coolant의 비산이
없음
● Cap을 바꾸면 다른 Shank경에도
대응
● Chip 및 분진 침입 방지로써의
Mechanical Seal의 위력

공구선단부위(L=4D)에서 흔들림 3μ 이내 Ball Bearing 삽입 Nut의 결점을 완전 해결!
의 SK Collet를 Set로 준비하였습니다.
End Mill, Center Drill, Reamer 등을 사 TiN Bearing
용하여 정밀 사상작업을 할 때는 SK6-P, (경도 HV2,200)
SK10-P, SK16-P 또는 SK25-P Set를
사용하십시오.

8° Taper 및 쐐기의 원리가 그 답입니다. Taper 각도가 작을수록 구심도가 좋고, (TiN)
또한 쐐기의 원리로 작은 Torque에서도 큰 Chucking력을 얻을 수 있습니다.
● 표면 경도 HV2,220의 부드러운 회전으로 Collet 손상 방지
8° Taper의 체결력은 16° Taper에 비하여 2배의 체결력이 증가, ● 내경 Taper부에 녹발생 없음
강성면에서 Taper 기울기가 클수록 구심성, 체결력이 Down되는 ● 면 접촉에 의한 미세진동 방지로 절삭력 향상, 절삭공구 수명 연장
것은 명료합니다. ● Balance G2.5로 고속회전 대응
● 최고의 흔들림 정도로 표면 조도의 향상
● 사용이 간편한 소경 체결 Nut로 체결력 향상

16
