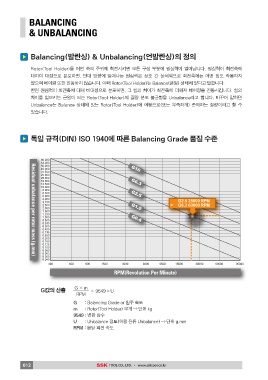

BALANCING
& UNBALANCING

Balancing(발란싱) & Unbalancing(언발란싱)의 정의

Rotor(Tool Holder)를 어떤 축의 주위에 회전시키면 모든 구성 부분에 원심력이 일어납니다. 원심력이 회전축에
대하여 대칭으로 분포하면, 반대 방향에 일어나는 원심력은 상호 간 상쇄되므로 회전축에는 어떤 힘도 작용하지
않으며 베어링 또한 진동하지 않습니다. 이때 Rotor(Tool Holder)는 Balance(균형) 상태에 있다고 말합니다.
반면 원심력이 회전축에 대해 비대칭으로 분포하면, 그 힘의 차이가 회전축에 더해져 베어링을 진동시킵니다. 힘의
차이를 일으키는 근원이 되는 Rotor(Tool Holder)의 질량 분포 불균형을 Unbalance라고 합니다. 바꾸어 말하면
Unbalance는 Balance 상태에 있는 Rotor(Tool Holder)에 여분으로(또는 부족하게) 존재하는 질량이라고 할 수
있습니다.

독일 규격(DIN) ISO 1940에 따른 Balancing Grade 품질 수준

Residual unbalance per rotor mass (g.mm) 80.000 G16 G2.5 25000 RPM
63.000 = G6.3 60000 RPM
50.000 G6.3
40.000 G2.5
31.500 G1.0
25.000 G0.4
20.000
16.000 600 900 1500 3000 6000 9500 15000 30000 60000 95000
12.500
10.000

8.000
6.300
5.000
4.000
3.150
2.500
2.000
1.600
1.250
1.000
0.800
0.630
0.500
0.400
0.315
0.250
0.200
0.160
0.125
0.100
0.080
0.063
0.050
0.040

300

RPM(Revolu(rtpiomn)Per Minute)

G값의 산출 G×m × 9549 = U
RPM

G : Balancing Grade or 원주 속도
m : Rotor(Tool Holder) 무게 ⇒ 단위 kg
9549 : 변환 상수
U : Unbalance 정도(허용 잔류 Unbalance) ⇒ 단위 g.mm
RPM : 분당 회전 속도
