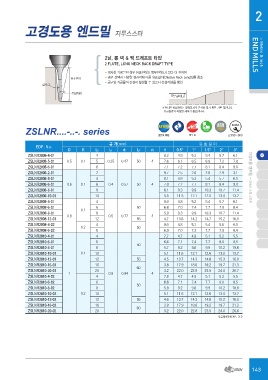

P. 143
고경도용 엔드밀 자무스스타 2
2날, 롱 넥 & 백 드래프트 타입 > Metric & Inch
2 FLUTE, LONG NECK BACK DRAFT TYPE END MILLS
경사각 유효길이 - 경사진 가공물일 경우 유효길이는 목부길이(L2) 보다 더 길어짐
간섭각(θ) - 공구 선택시 다양한 경사각에 따른 유효길이(Effective Neck Length)를 참조
- 공구와 가공물의 간섭이 발생할 수 있으니 간섭각(θ)을 확인
목부길이(L2)
※표시된 유효길이는 공작물과의 간섭을 막기 위한 기본 값입니다.
가공환경의 적절한 제어가 필요합니다.
ZSLNR....-..-. series 30 0.01 절삭조건
ULTRA FINE HELIX p.958~960
EDP. No. 규 격(mm) 유효길이
ZSLNR2005-4-01 D R L2 L1 d1 L3 d3 θ 0.5° 1° 1.5° 2° 3° 고경도용 엔드밀 - 자무스 스타 시리즈
ZSLNR2005-5-01 50
ZSLNR2005-6-01 4 8.2 4.8 5.2 5.4 5.7 6.1
ZSLNR2006-2-01 50
ZSLNR2006-4-01 0.5 0.1 5 0.35 0.47 4 7.6 6.1 6.5 6.9 7.2 7.8
ZSLNR2006-6-01 50
ZSLNR2006-8-01 6 55 7.1 7.2 7.7 8.1 8.4 9.0
ZSLNR2006-10-01 50
ZSLNR2008-4-01 2 9.7 2.5 2.6 2.8 2.9 3.1
ZSLNR2008-6-01 50
ZSLNR2008-8-01 4 55 8.1 4.8 5.2 5.4 5.7 6.1
ZSLNR2008-12-01 60
ZSLNR2008-4-02 0.6 0.1 6 0.4 0.57 4 7.0 7.2 7.7 8.1 8.4 9.0
ZSLNR2008-6-02 50
ZSLNR2010-4-01 8 55 6.1 9.3 9.9 10.3 10.7 11.4
ZSLNR2010-6-01 60
ZSLNR2010-8-01 10 5.5 11.5 12.1 12.5 13.0 13.7
ZSLNR2010-10-01
ZSLNR2010-12-01 4 8.0 4.8 5.2 5.4 5.7 6.1
ZSLNR2010-16-01
ZSLNR2010-20-01 0.1 6 6.8 7.0 7.4 7.7 7.9 8.4
ZSLNR2010-4-02 8
ZSLNR2010-6-02 0.8 12 0.5 0.77 4 5.9 9.3 9.9 10.3 10.7 11.4
ZSLNR2010-8-02 4.7
ZSLNR2010-10-02 13.6 14.2 14.7 15.2 16.0
ZSLNR2010-12-02
ZSLNR2010-16-02 0.2 4 8.0 4.8 5.1 5.4 5.6 6.1
ZSLNR2010-20-02 6
6.9 7.0 7.3 7.7 7.9 8.4
4 7.7 4.7 4.9 5.1 5.2 5.5
6 6.6 7.1 7.4 7.7 8.0 8.5
8 5.7 9.2 9.6 9.9 10.2 10.8
0.1 10 5.1 11.6 12.1 12.6 13.0 13.7
12 4.5 13.7 14.3 14.8 15.3 16.0
16 3.8 17.9 18.6 19.2 19.7 21.3
1 20 0.8 0.94 4 3.2 22.0 22.8 23.5 24.0 26.7
4 7.8
4.7 4.9 5.1 5.2 5.5
6 6.6 7.1 7.4 7.7 8.0 8.5
8 5.8 9.2 9.6 9.9 10.2 10.8
0.2 10 5.1 11.6 12.1 12.6 13.0 13.7
12 4.6 13.7 14.3 14.8 15.2 16.0
16 3.8 17.9 18.6 19.2 19.7 21.3
20 3.2 22.0 22.8 23.5 24.0 26.6
다음페이지에 계속
