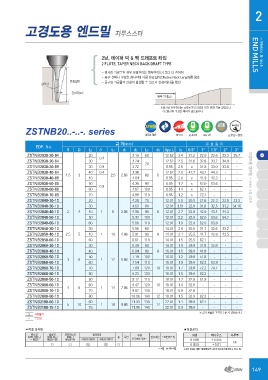

Page 149 - widin

고경도용 엔드밀 자무스스타 2

2날, 테이퍼 넥 & 백 드래프트 타입 > Metric & Inch

2 FLUTE, TAPER NECK BACK DRAFT TYPE END MILLS

경사각 유효길이 - 경사진 가공물일 경우 유효길이는 목부길이(L2) 보다 더 길어짐
간섭각(θ2) - 공구 선택시 다양한 경사각에 따른 유효길이(Effective Neck Length)를 참조
- 공구와 가공물의 간섭이 발생할 수 있으니 간섭각(θ2)을 확인

목부길이(L2)

※표시된 유효길이는 공작물과의 간섭을 막기 위한 기본 값입니다.
가공환경의 적절한 제어가 필요합니다.

ZSTNB20..-..-. series ULTRA FINE 30 0.005 0.01 절삭조건

HELIX up to R3 over R3 p.952~955

EDP. No. 규 격(mm) 유효길이

R D L2 θ L1 d1 d2 L3 d3 App. L θ2 0.5° 1° 1.5° 2° 3° 고경도용 엔드밀 - 자무스 스타 시리즈

ZSTNB2030-20-04 20 0.4 3.10 60 12.52 3.4 21.2 22.0 22.6 23.3 25.7
ZSTNB2030-30-04 30 12.52 2.5 31.6 32.8 33.7 34.9 -
ZSTNB2030-30-09 3.24 70 6.95 2.6
30 0.9 3.72 x 31.8 33.0 33.8 -

ZSTNB2030-40-04 1.5 3 40 0.4 2.5 2.86 3.38 80 6 12.52 2.0 41.7 43.2 44.3 - -
ZSTNB2030-40-09 40 4.04 6.95 2.0 x 41.9 43.3 - -

ZSTNB2030-50-09 50 0.9 4.35 90 6.95 1.7 x 52.0 53.6 - -
ZSTNB2030-60-09 60 4.67 100 6.95 1.4 -
x 62.1 - -

ZSTNB2030-70-09 70 4.98 110 6.95 1.2 x 72.1 - - -
ZSTNB2040-20-10 20 4.28 70 12.01 5.0 20.5 21.6 22.3 22.8 23.5

ZSTNB2040-30-10 2 30 4.63 80 12.01 3.51 22.0 31.6 32.5 33.2 34.16
ZSTNB2040-40-10 4 40 1 8 3.86 4.98 90 8 12.01 2.7 22.0 42.0 43.4 44.3 -

ZSTNB2040-50-10 50 5.33 100 12.01 2.2 22.0 52.0 53.6 54.7 -
ZSTNB2040-60-10 60 5.68 110 12.01 1.9 22.0 62.0 63.8 - -

ZSTNB2050-30-10 30 5.56 80 14.01 2.8 25.5 31.7 32.6 33.2 -

ZSTNB2050-40-10 2.5 5 40 1 10 4.86 5.91 90 8 14.01 2.1 25.5 41.7 42.8 43.5 -

ZSTNB2050-60-10 60 6.61 110 14.01 1.5 25.5 62.1 - - -

ZSTNB2060-30-10 30 6.49 80 16.01 1.9 29.0 31.8 32.6 - -
ZSTNB2060-40-10 40 6.84 90 8 16.01 1.5 29.0 41.8 - - -

ZSTNB2060-50-10 3 6 50 1 12 5.86 7.19 100 16.01 1.2 29.0 51.8 - - -
ZSTNB2060-60-10 60 7.54 110 16.01 1.9 29.0 62.2 63.9 - -

ZSTNB2060-70-10 70 7.89 120 10 16.01 1.7 29.0 72.2 74.1 - -
ZSTNB2060-80-10 80 - -
8.23 130 16.01 1.5 29.0 82.2 -

ZSTNB2080-50-10 50 9.12 110 18.01 1.2 32.0 51.9 - - -

ZSTNB2080-60-10 4 8 60 1 14 7.86 9.47 120 10 18.01 1.0 32.0 - - - -
ZSTNB2080-70-10 70 9.82 130 18.01 0.9 32.0 - - - -

ZSTNB2080-80-10 80 10.16 140 12 18.01 1.5 32.0 82.3 - - -

ZSTNB2100-60-10 5 10 60 1 18 9.86 11.33 130 12 22.01 1.1 39.0 62.1 - - -
ZSTNB2100-75-10 75 11.85 140 22.01 0.9 39.0 - - - -

X 사용불가 ※ 상기 제품은 고객의 주문 시 생산합니다.
- 무간섭

■적용 피삭재 ■허용공차

탄소강 합금강 프리하든강 열처리강 동 흑연 주철 알루미늄 스테인리스강 외경 래디우스 자루부
(S45C, S55C...) (SCM, SK...) (NAK...) ~HRc55 SKD61 ~HRc55 SKD11 FCD400. 500~ ○:적합 ◎:매우적합
HB225~325 ○ 6 이하 ±0.005
~ HB225 HRc30~50 ◎◎ 6 초과 ±0.01 h6
○
○

※상기 제원은 제품의 품질향상을 위하여 예고없이 변경될 수 있습니다.
