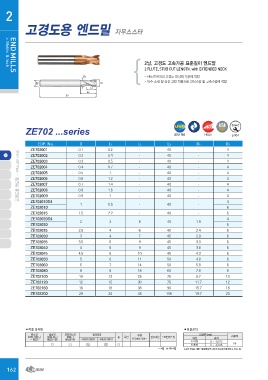

2

고경도용 엔드밀 자무스스타
D
2날, 고경도 고속가공 표준길이 엔드밀
D3
2 FLUTE, STUB CUT LENGTH, with EXTENDED NECK
TEANPDSMILLS
- HRc70까지의 고경도 피삭재 가공에 적합
> Metric & Inch - 특수 소재 및 최신 코팅 적용으로 건식가공 및 고속가공에 적합
D2

L1
L2
L3

ZE702 ...series ULTRA FINE 30 절삭조건

HELIX p.964

EDP. No. D L1 L2 L3 D2 D3

고경도용 엔드밀 - 자무스 스타 시리즈 ZE702001 0.1 0.2 - 40 - 4

ZE702002 0.2 0.4 - 40 - 4

ZE702003 0.3 0.5 - 40 - 4

ZE702004 0.4 0.7 - 40 - 4

ZE702005 0.5 1 - 40 - 4

ZE702006 0.6 1.2 - 40 - 4

ZE702007 0.7 1.4 - 40 - 4

ZE702008 0.8 1.6 - 40 - 4

ZE702009 0.9 2 - 40 - 4

ZE702010S4 1 1.5 - 40 - 4
ZE702010 6

ZE702015 1.5 2.2 - 40 - 6

ZE702020S4 2 3 6 40 1.9 4
ZE702020 6

ZE702025 2.5 4 6 40 2.4 6

ZE702030 3 4 7 45 2.9 6

ZE702035 3.5 6 9 45 3.3 6

ZE702040 4 6 9 45 3.8 6

ZE702045 4.5 6 10 45 4.3 6

ZE702050 5 6 11 50 4.8 6

ZE702060 6 7 14 50 5.8 6

ZE702080 8 9 18 60 7.8 8

ZE702100 10 12 25 75 9.7 10

ZE702120 12 15 30 75 11.7 12

ZE702160 16 18 38 90 15.7 16

ZE702200 20 24 45 100 19.7 20

■적용 피삭재 ■허용공차

탄소강 합금강 프리하든강 열처리강 동 흑연 주철 알루미늄 스테인리스강 인선부 (mm) 자루부
(S45C, S55C...) (SCM, SK...) (NAK...) ~HRc55 SKD61 ~HRc55 SKD11 FCD400. 500~ ○:적합 ◎:매우적합 h6
HB225~325 ○ 외경 공차
~ HB225 HRc30~50 ◎◎
○ 6 이하 0 ~ -0.012
○
6 초과 0 ~ -0.015

※상기 제원은 제품의 품질향상을 위하여 예고없이 변경될 수 있습니다.
