2

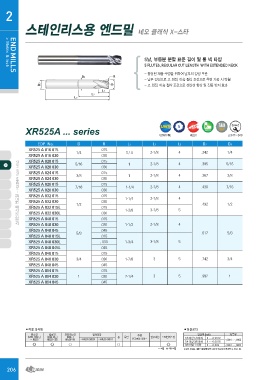

스테인리스용 엔드밀 네오 클래식 X-스타
TEANPDSMILLS
5날, 부등분 분할 표준 길이 및 롱 넥 타입
> Metric & Inch
5 FLUTES, REGULAR CUT LENGTH WITH EXTENDED NECK
D2 R
L1 - 향상된 제품 수명을 위하여 날부의 강성 보완
- 날부 강성으로 고 회전, 이송 절삭 조건으로 측면 가공 시 탁월
L2 - 고 회전, 이송 절삭 조건으로 생산성 향상 및 진동 방지 효과
L3
스테인리스용 엔드밀 - 네오클래식 X스타 시리즈
XR525A ... series 5 45 0.01 절삭조건
D3
D ULTRA FINE L3 HELIX SH
4
EDP. No. D R L1 L2 D2 p.947~949
XR525 A 016 015 1/4 .015 3/4 2-1/8
XR525 A 016 030 5/16 .030 .242 D3
XR525 A 020 015 3/8 .015 1
XR525 A 020 030 7/16 .030 1 1/4
XR525 A 024 015 1/2 .015 1-1/4
XR525 A 024 030 .030 1-1/4 2-1/8 4 .305 5/16
XR525 A 028 015 5/8 .015 1-3/8
XR525 A 028 030 .030 1-1/2 2-1/8 4 .367 3/8
XR525 A 032 015 3/4 .015
XR525 A 032 030 1 .030 1-3/4 2-1/8 4 .430 7/16
XR525 A 032 015L .015
XR525 A 032 030L .030 1-7/8 2-1/8 4 .492 1/2
XR525 A 040 015 .015 3-1/8 5
XR525 A 040 030 .030 2-1/4
XR525 A 040 045 .045 2-1/8 4 .617 5/8
XR525 A 040 015L .015 3-1/8 5
XR525 A 040 030L . 030
XR525 A 040 045L .045 3 5 .742 3/4
XR525 A 048 015 .015
XR525 A 048 030 .030 3 5 .992 1
XR525 A 048 045 .045
XR525 A 064 015 .015
XR525 A 064 030 .030
XR525 A 064 045 .045

■적용 피삭재 ■허용공차

탄소강 합금강 프리하든강 열처리강 동 흑연 주철 알루미늄 스테인리스강 인선부 (inch) 자루부
(S45C, S55C...) (SCM, SK...) (NAK...) ~HRc55 SKD61 ~HRc55 SKD11 FCD400. 500~
HB225~325 ○ ◎ 1/8 이상 1/4 이하 0 ~ -0.0012 -.0001 ~ -.0003
~ HB225 HRc30~50 0 ~ -0.0016 -.0001 ~ -.0004
◎ ○:적합 ◎:매우적합 1/4 이상 3/8 이하 0 ~ -0.002
◎ ○ 3/8 이상 1 이하

※상기 제원은 제품의 품질향상을 위하여 예고없이 변경될 수 있습니다.

206
