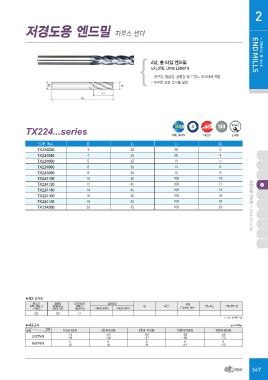

Page 347 - widin

저경도용 엔드밀 자무스 썬더 2

4날, 롱 타입 엔드밀 > Metric & Inch

4 FLUTE, LONG LENGTH END MILLS

D - 공구강, 합금강, 금형강 및 고경도 피삭재에 적합
D2 - 우수한 표면 조도를 실현

L1
L2

TX224...series MG 30 절삭조건

FINE GRAIN HELIX p.988

EDP. No. D L1 L2 D2
TX224030 3
TX224040 4 20 60 3
TX224050 5
TX224060 6 20 60 4
TX224080 8
TX224100 10 25 75 5
TX224120 12
TX224140 14 30 75 6
TX224160 16
TX224180 18 30 75 8
TX224200 20
40 100 10 저경도용 엔드밀 - 자무스 썬더 시리즈

45 100 12

45 100 14

45 100 16

45 100 18

45 100 20

■적용 피삭재 합금강 프리하든강 열처리강 동 흑연 주철 알루미늄 스테인리스강
(SCM, SK...) (NAK...) FCD400. 500~
탄소강 HB225~325 ~HRc55 SKD61 ~HRc55 SKD11
(S45C, S55C...) HRc30~50
◎
~ HB225 ○

◎

■허용공차 1이상 3이하 3초과 6이하 6초과 10이하 10초과 18이하 ○:적합 ◎:매우적합
공 차 외경
-14 -20 -25 -32 ㎛=1/1000㎜
인선부(e8) -28 -38 -47 -59
0 0 0 0 18초과 30이하
생크부(h6) -6 -8 -9 -11 -40
-73
0
-13

347
