2

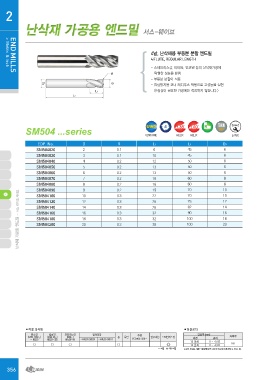

난삭재 가공용 엔드밀 서스-웨이브
D
4날, 난삭재용 부등분 분할 엔드밀
D2
4 FLUTE, REGULAR LENGTH
TEANPDSMILLS
- 스테인리스강, 티타늄, 인코넬 등의 난삭재가공에
> Metric & Inch 탁월한 성능을 발휘
R
- 부등분 분할이 적용
L1 - 칩핑방지용 코너 래디우스 적용으로 고성능을 실현
L2
(R형상이 필요한 가공에는 적합하지 않습니다.)

SM504 ...series ULTRA FINE 38 40 절삭조건

HELIX HELIX SH

p.992

EDP. No. D R L1 L2 D2

SM504020 2 0.1 6 45 6

SM504030 3 0.1 10 45 6

SM504040 4 0.2 12 50 6

SM504050 5 0.2 13 50 6

SM504060 6 0.2 13 50 6

SM504070 7 0.2 16 60 8

SM504080 8 0.2 16 60 8

난삭재 가공용 엔드밀 - 서스 웨이브 시리즈 SM504090 9 0.2 19 70 10

SM504100 10 0.3 22 70 10

SM504120 12 0.3 26 75 12

SM504140 14 0.3 26 82 14

SM504160 16 0.3 32 90 16

SM504180 18 0.3 32 100 18

SM504200 20 0.3 38 100 20

■적용 피삭재 ■허용공차

탄소강 합금강 프리하든강 열처리강 동 흑연 주철 알루미늄 스테인리스강 인선부 (mm) 자루부
(S45C, S55C...) (SCM, SK...) (NAK...) ~HRc55 SKD61 ~HRc55 SKD11 FCD400. 500~ 외경 공차
HB225~325 ○ ◎
~ HB225 HRc30~50 12 이하 0 ~ -0.02 h6
○ ○:적합 ◎:매우적합 12 초과 0 ~ -0.03
○ ○

※상기 제원은 제품의 품질향상을 위하여 예고없이 변경될 수 있습니다.
