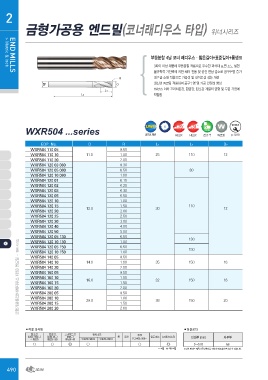

금형가공용 엔드밀(코너래디우스 타입) 위너시리즈
D
부등분할 4날 코너 래디우스ㆍ짧은길이+표준길이+롱생크
D2
- 3파이 이상 제품에 부등분할 적용으로 우수한 피삭재 표면 조도 실현
TEANPDSMILLS - 불규칙적 가진력에 의한 채터 진동 및 공진 현상 감소로 공구수명 증가
- 최고급 소재 적용으로 가공성 및 내마모성 성능 개선
> Metric & Inch - 최신의 W코팅 적용하여 공구수명 및 가공 안정성 향상
R - HRc55 이하 프리하든강, 합금강, 탄소강 계열의 금형 및 부품 가공에

L1 적합함
L2

WXR504 ...series 4 29 31 R 절삭조건

ULTRA FINE HELIX HELIX ±0.02 W코팅 p.1018

전규격

EDP. No. D R L1 L2 D2
11.0
WXR504 110 05 0.50
WXR504 110 10 12.0
WXR504 110 20 1.00 25 110 12
WXR504 120 03 080 14.0
WXR504 120 05 080 16.0 2.00
WXR504 120 10 080 20.0
WXR504 120 01 0.30
WXR504 120 02
WXR504 120 03 0.50 80
WXR504 120 05
WXR504 120 10 1.00
WXR504 120 15
WXR504 120 20 0.10
WXR504 120 25
WXR504 120 30 0.20
WXR504 120 40
WXR504 120 50 0.30
WXR504 120 05 130
WXR504 120 10 130 0.50
WXR504 120 05 150
WXR504 120 10 150 1.00
WXR504 140 05
WXR504 140 10 1.50 30 110 12
WXR504 140 20 2.00
WXR504 160 05
WXR504 160 10 2.50
WXR504 160 15
WXR504 160 20 3.00
WXR504 200 05
WXR504 200 10 4.00
WXR504 200 15
WXR504 200 20 5.00

금형가공용(코너래디우스 타입) 엔드밀 - 위너 시리즈 0.50 130
1.00

0.50 150
1.00

0.50

1.00 35 150 16

2.00

0.50

1.00 32 150 16
1.50

2.00

0.50

1.00 38 150 20
1.50

2.00

■적용 피삭재 ■허용공차

탄소강 합금강 프리하든강 열처리강 동 흑연 주철 알루미늄 스테인리스강 인선부 (mm) 자루부
(S45C, S55C...) (SCM, SK...) (NAK...) ~HRc55 SKD61 ~HRc55 SKD11 FCD400. 500~
HB225~325
~ HB225 HRc30~50 ○ ○◎ 0~-0.03 h6
○
○ ◎

○:적합 ◎:매우적합 ※상기 제원은 제품의 품질향상을 위하여 예고없이 변경될 수 있습니다.
