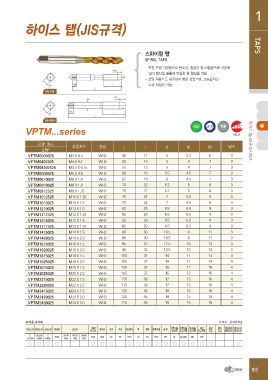

하이스 탭(JIS규격)잍 1
스파이럴 탭 TAPS
M3~M6 SPIRAL TAPS
- 막힌 구멍 가공용으로 탄소강, 합금강 및 비철금속에 가공에
2.5P
있어 절삭칩 배출에 탁월한 홈 형상을 적용
- 코팅 적용으로 내구성이 향상 되었으며, 고능률적인
나사 작업이 가능
2.5P
M8~M24 HSSE 3~4 35 하이스 탭(JIS규격)시리즈
VPTM...series HELIX
EDP. No. 호칭치수 등급 L l dK Kl 날수
2.5P
M3 X 0.5 WH2 46 11 4 3.2 63
VPTM0305025 M4 X 0.7 WH2 52 73
VPTM0407025 M4.5 X 0.75 WH2 55 13 5 4 73
VPTM04507525 M5 X 0.8 WH2 60 73
VPTM0508025 M6 X 1.0 WH2 62 13 5 4 73
VPTM0610025 M8 X 1.0 WH2 70 83
VPTM0810025 M8 X 1.25 WH2 70 16 5.5 4.5 83
VPTM0812525 M10 X 1.25 WH2 75 83
VPTM1012525 M10 X 1.5 WH2 75 19 6 4.5 83
VPTM1015025 M12 X 1.0 WH2 82 93
VPTM1210025 M12 X 1.25 WH2 82 22 6.2 5 93
VPTM1212525 M12 X 1.5 WH2 82 93
VPTM1215025 M12 X 1.75 WH2 82 22 6.2 5 93
VPTM1217525 M14 X 1.5 WH2 88 11 3
VPTM1415025 M14 X 2.0 WH2 88 24 7 5.5 11 3
VPTM1420025 M16 X 1.5 WH2 95 13 3
VPTM1615025 M16 X 2.0 WH2 95 24 7 5.5 13 3
VPTM1620025 M18 X 1.5 WH2 100 14 4
VPTM1815025 M18 X 2.5 WH3 100 29 8.5 6.5 14 4
VPTM1825025 M20 X 1.5 WH3 105 15 4
VPTM2015025 M20 X 2.5 WH3 105 29 8.5 6.5 15 4
VPTM2025025 M22 X 1.5 WH3 115 16 4
VPTM2215025 M22 X 2.5 WH3 115 29 8.5 6.5 16 4
VPTM2225025 M24 X 1.5 WH3 120 18 4
VPTM2415025 M24 X 2.0 WH3 120 29 8.5 6.5 18 4
VPTM2420025 M24 X 3.0 WH4 120 18 4
VPTM2430025 30 10.5 8
30 10.5 8
32 12.5 10
32 12.5 10
37 14 11
37 14 11
37 15 12
37 15 12
38 17 13
38 17 13
45 19 15
45 19 15
45 19 15
■적용 피삭재 ○적합 ◎ 매우적합
저탄소강 중단소강 고탄소강 합금강 조질강 스테인 공구강 주강 주철 강인주철 동 황동 황동주물 청동 알루미늄 알루미늄 마그네슘 아연 티탄 Ni기 열경화성 열가소성
리스강 SKD SC FC FCD Cu 압연재 합금주물 합금주물 합금주물 합금 합금 플라스틱 플라스틱
45~55 SUS
C C0.25% C SCM 25~45 HRc 50~60 Bs BsC PB AL AC,ADC MC ZDC
~0.25% ~0.45% 0.45%~ HRc HRc
