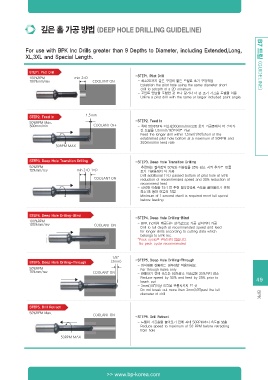

깊은 홀 가공 방법 (DEEP HOLE DRILLING GUIDELINE)

For use with BPK Inc Drills greater than 9 Depths to Diameter, including Extended,Long, B7 드릴 (GUIDELINE)
XL,3XL and Special Length.

STEP1. Pilot Drill •STEP1. Pilot Drill
100%RPM - 최소2D까지 같은 구경의 짧은 드릴로 초기 구멍작업
100%mm/rev Establish the pilot hole using the same diameter short
drill to adepth of a 2D minimum
- 포인트 앵글을 포함한 것 보다 같거나 더 큰 초기 가공홀 드릴을 이용
Utilize a pilot drill with the same or larger included point angle.

STEP2. Feed In •STEP2. Feed In 49
50%RPM Max. - 최대 50RPM과 이송값300mm/min으로 초기 기공홀에서 더 길이가
300mm/min 긴 드릴을 1.5mm(1/16″)이내로 가공
Feed the longer drill within 1.5mm(1/16″)short of the
STEP3. Deep Hole Transition Drilling established pilot hole bottom at a maximum of 50RPM and
50%RPM 300mm/min feed rate
75%mm/rev
•STEP3. Deep Hole Transition Drilling
STEP4. Deep Hole Drilling-Blind - 추천하는 절삭값의 50%와 이송값을 25% 감소 시켜 추가로 1D를
100%RPM 초기 가공홀에서 더 가공
100%mm/rev Drill additional 1×D passed bottom of pilot hole at 50%
reduction of recommended speed and 25% reduction of
STEP5. Deep Hole Drilling-Through recommend feed
50%RPM - 피삭재 이송을 하기 전 추천 절삭갑승로 속도를 끌어올리기 위해
75%mm/rev 최소1초 동안 머물러 작업
Minimum of 1 second dwell is required meet full speed
STEP5. Drill Retract before feeding
50%RPM Max.
•STEP4. Deep Hole Drilling-Blind
- BPK Inc에서 제공하는 절삭값으로 가공 깊이까지 가공
Drill to full depth at recommended speed and feed
for longer drills according to cutting data which
belongs to BPK Inc.
*Peck cycle은 권장하지 않습니다.
No peck cycle recommended

•STEP5. Deep Hole Drilling-Through
- 피삭재를 관통하는 경우에만 적용하세요.
For through holes only
- 관통하기 전에 속도는 50%감소 이송값은 25%까지 감소
Reduce speed by 50% and feed by 25% prior to
beark out
- 3mm(1/8″)이상 드릴을 관통시키지 말 것
Do not break out more than 3mm(1/8″)past the full
diameter of drill

•STEP5. Drill Retract
- 드릴이 가공홀을 돌아오기 전에 최대 50RPM까지 속도를 낮춤
Reduce speed to maximum of 50 RPM before retracting
from hole
