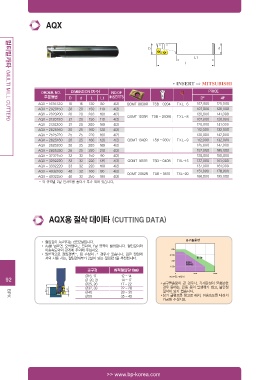

Page 34 - bpk_cutter

AQX

멀티밀카타 (MULTI MILL CUTTER) •INSERT ⇒ MITSUBISHI

ORDER. NO. DIMENSION (치수) NO.OF PRICE
주문형번
D d L L1 INSERTS 2F 4F

AQX - 1616120 16 16 120 80 4(2) QOMT 0830R TSB - 0204 TXL-6 102,000 120,000
TSB - 25055 TXL-8 107,000 126,000
AQX - 2020150 20 20 150 110 4(2) 120,000 141,000
TSB - 0307 TXL-9 107,000 126,000
AQX - 2020200 20 20 200 160 4(2) QOMT 1035R 120,000 141,000
AQX - 2120150 21 20 150 110 4(2) TSB - 0408 TXL-15 112,000 132,000
TSB - 0510 TXL-20 125,000 147,000
AQX - 2120200 21 20 200 160 4(2) 112,000 132,000
125,000 147,000
AQX - 2525160 25 25 160 120 4(2) 157,000 185,000
128,000 150,000
AQX - 2525220 25 25 220 160 4(2) 137,000 161,000
AQX - 2625160 26 25 160 120 4(2) QOMT 1342R 137,000 161,000
AQX - 2625200 26 25 200 160 4(2) 151,000 178,000
166,000 195,000
AQX - 2625250 26 25 250 210 4(2)

AQX - 3232150 32 32 150 90 4(2)

AQX - 3232220 32 32 220 135 4(2) QOMT 1651R

AQX - 3332220 33 32 220 160 4(2)

AQX - 4032160 40 32 160 90 4(2) QOMT 2062R
AQX - 4032250 40 32 250 180 4(2)

- 각 규격별 2날 인서트용 홀더가 추가 되어 있습니다.

AQX용 절삭 데이타 (CUTTING DATA)

• 절입깊이 A3까지는 선단2날입니다.
• A3을 넘으면, 오버랩으로 인하여, 1날 영역이 발생합니다. 절입깊이와

이송속도와의 관계에 주의해 주십시오.
• 일반적으로 절입경부는, 팁 손상이 큰 경우가 있습니다. 깊은 절입에

서의 사용 시는, 절입경계부가 2날이 되는 절입량 t를 추천합니다.

공구경 최적절입량 t(㎜)

92 Ø16, 17 12 - 14 •공구돌출량이 큰 경우나, 기계강성이 불충분한
Ø 20, 21 14 - 17 경우 등에는, 진동 등이 발생하기 쉽고, 불안정
Ø25, 26 17 - 22 절삭이 되기 쉽습니다.
Ø32, 33 22 - 28
Ø40 28 - 35 •상기 클렘프를 참고로 해서, 이송속도를 내려서
Ø50 35 - 45 가공해 주십시요.
