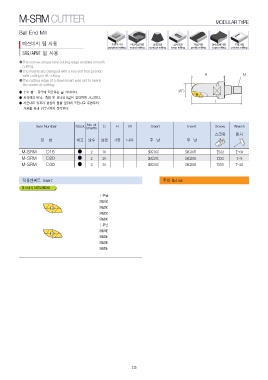

M-SRM CUTTER MODULAR TYPE

Ball End Mill

미쓰비시 팁 사용 주변부가공 바닥곡면가공 외곽가공 경사가공 곡면가공 연속복제가공 포켓가공
SRG/APMT 팁 사용 profile milling
peripheral milling round milling contour milling ramp milling copy milling pocket milling

●The convex shape rake cutting edge enables smooth
cutting.

●The inserts are clamped with a key slot that provide
safe cutting in lift cutting.

●The cutting edge of a slave insert was set to nearly
the center of cutting.

● 주로 황 . 중삭에 적용하는 볼 카타이다.

● 피삭제의 바닥, 측면 및 코너의 R값을 강력하게 가공한다.

● 서로다른 잎파리 형상의 팁을 앞뒤에 조립하고 주변부의

가공을 위해 외주날까지 장착한다.

Item Number Stock No. of D H M .Insert Insert Screw Wrench
Inserts 스크류 렌치
주날 부날
형번 재고 날수 날경 기장 나사
SRG16C SRG16E
M-SRM D16 ●2 16 SRG20C SRG20E TS32 T-08
M-SRM D20 ●2 20 SRG30C SRG30E TS32 T-8
M-SRM D30 ●2 30 TS55 T-20

적용인써트 Insert 주의 Notice

미스비시 MITSUBISHI

| 주날
SRG16C
SRG20C
SRG25C
SRG30C
| 부날
SRG16E
SRG20E
SRG25E
SRG30E

115
