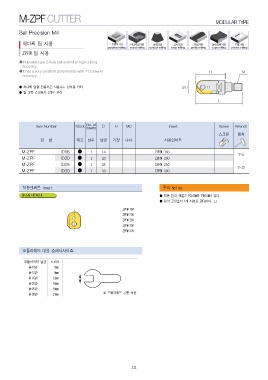

Page 108 - bulls

M-ZPF CUTTER MODULAR TYPE

Ball Precision Mill

히다찌 팁 사용 주변부가공 바닥곡면가공 외곽가공 경사가공 곡면가공 연속복제가공 포켓가공
ZPFW 팁 사용 profile milling
peripheral milling round milling contour milling ramp milling copy milling pocket milling

●Indexable type 2-flute ball endmill of high cutting
accuracy.

●It has a very excellent performance with ±0.03㎜ R
accuracy.

● 히다찌 팁을 전용으로 사용하는 정삭용 카타
● 팁 고정 스크류가 2개로 구성

Item Number Stock No. of D H MD Insert Screw Wrench
Inserts 스크류 렌치
사용인서트
형번 재고 날수 날경 기장 나사
ZPFW 160
M-ZPF D16 ● 1 16 ZPFW 200 T-8
M-ZPF D20 ● 1 20 ZPFW 250 T-15
M-ZPF D25 ● 1 25 ZPFW 300
M-ZPF D30 ● 1 30

적용인써트 Insert 주의 Notice

히다찌 HITACHI ● 적용 팁의 재질은 PCA15M와 PTH15M이 있다.
● 팁의 고정홀이 1개 타입은 ZPFG이다. �

ZPFW 160
ZPFW 200
ZPFW 250
ZPFW 300
ZPFW 320

모듈라헤드 대응 스패너사이즈

모듈라카타 날경 스패너 ※ 모듈라헤드 공통 적용
M-10Ø 7mm
M-12Ø 9mm
M-16Ø 12mm
M-20Ø 15mm
M-25Ø 19mm
M-30Ø 21mm

111
