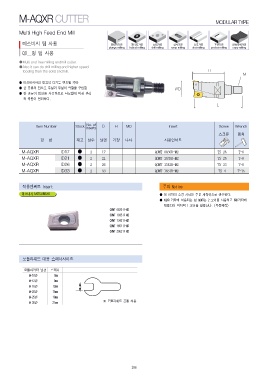

M-AQXR CUTTER MODULAR TYPE

Multi High Feed End Mill 플런지가공 헬리칼가공 드릴가공 경사가공 슬롯가공 포켓가공 연속복제가공
drill milling ramp milling slot milling
미스비시 팁 사용 plunge milling helical milling pocket milling copy milling

QO__형 팁 사용

●Multi and free milling endmill cutter.
●Also it can do drill milling and higher speed

feeding than the solid endmill.

● 미쓰비시사의 대표적 다기능 엔드밀 카타
● 한 종류의 팁으로 주날과 부날의 역할을 구현함
● 한 종류의 팁만을 사용하므로 타모델에 비해 관리

적 측면이 편리하다.

Item Number Stock No. of D H MD Insert Screw Wrench
Inserts 스크류 렌치
사용인서트
형번 재고 날수 날경 기장 나사
QOMT 0830R-M2
M-AQXR D17 ● 2 17 QOMT 1035R-M2 TS 2A T-6
M-AQXR D21 ● 2 21 QOMT 1342R-M2 TS 25 T-8
M-AQXR D26 ● 2 26 QOMT 1651R-M2 TS 33 T-8
M-AQXR D33 ● 2 33 TS 4 T-15

적용인써트 Insert 주의 Notice

미스비시 MITSUBISHI ● 16 이하의 소경 카타는 주문 제작형으로 생산한다.
● AQXR 카타에 적용되는 팁 QOMT는 2 코너를 사용하고 BBK카타에

채용되어 마지막 1 코너를 활용한다. (주문제작)

QOMT 0830 R-M2
QOMT 1035 R-M2
QOMT 1342 R-M2
QOMT 1651 R-M2
QOMT 2062 R-M2

모듈라헤드 대응 스패너사이즈

모듈라카타 날경 스패너 ※ 모듈라헤드 공통 적용
M-10Ø 7mm
M-12Ø 9mm
M-16Ø 12mm
M-20Ø 15mm
M-25Ø 19mm
M-30Ø 21mm

106
