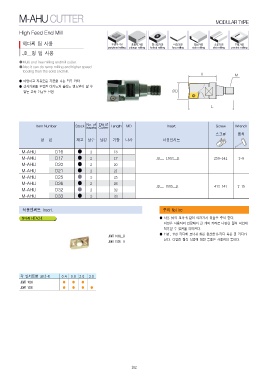

M-AHU CUTTER MODULAR TYPE

High Feed End Mill 주변부가공 플런지가공 헬리칼가공 바닥가공 측면가공 슬롯가공 포켓가공
face milling side milling slot milling pocket milling
히다찌 팁 사용 peripheral milling plunge milling helical milling

JD__형 팁 사용

●Multi and free milling endmill cutter.
●Also it can do ramp milling and higher speed

feeding than the solid endmill.

● 다양하고 자유로운 가공을 하는 직각 카타
● 경사가공을 포함한 다기능과 솔리드 엔드밀이 할 수

없는 고속 가공을 실현

Item Number Stock No. of Dia of Length MD Insert Screw Wrench
Inserts Cutter 사용인서트 스크류 렌치
JD__ 1003__R
형번 재고 날수 날경 기장 나사

M-AHU D16 ●2 16 250-141 T-8
M-AHU D17 ●2 17
M-AHU D20 ●2 20 JD__ 1505__R 412-141 T-15
M-AHU D21 ●2 21
M-AHU D25 ●2 25
M-AHU D26 ●2 26
M-AHU D32 ●2 32
M-AHU D33 ●2 33

적용인써트 Insert 주의 Notice

히다찌 HITACHI ● 사용 팁의 코너-R 값이 여러가지 있음을 주의 한다.
이것은 사용자의 입장에서 한 개의 카타로 다양한 절삭 작업에
JDMT 1003__R 적용할 수 있음을 의미한다.
JDMT 1505__R
● 11Ø, 12Ø 카타에 코너-R 2R은 완전한 R-카타 혹은 볼 카타가
된다. 다양한 절삭 작업에 대한 응용은 사용자의 몫이다.

각 인서트별 코너-R 0.4 0.8 2.0 3.0
JDMT 1003 ●●●
JDMT 1505 ● ● ●●

102
