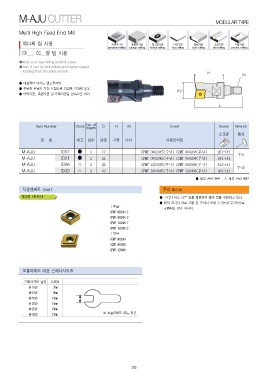

M-AJU CUTTER MODULAR TYPE

Multi High Feed End Mill 주변부가공 플런지가공 헬리칼가공 바닥가공 측면가공 슬롯가공 포켓가공
face milling side milling slot milling pocket milling
히다찌 팁 사용 peripheral milling plunge milling helical milling
CP__, CC__형 팁 사용

●Multi and free milling endmill cutter.
●Also it can do drill milling and higher speed

feeding than the solid endmill.

● 대표적인 다기능 엔드밀카타
● 주날과 부날의 기능 분담으로 다양한 절삭에 응용
● 바닥가공, 측면가공 및 드릴가공을 연속으로 처리

Item Number Stock No. of D H M Insert Screw Wrench
Inserts 사용인서트 스크류 렌치

형번 재고 날수 날경 기장 나사

M-AJU D17 ● 2 17 CPMT 080204Z(주날) CCMT 060204(부날) 251-141 T-8
M-AJU D21 ● 2 21 CPMT 090204Z(주날) CCMT 060204(부날) 241-141 T-15
M-AJU 26 CPMT 120308Z(주날) CPMT 090308(부날) 412-141
M-AJU D26 △ 2 33 CPMT 160408Z(주날) CPMT 120408(부날) 263-143
D33 △ 2

● 재고 관리 형번 △ 재고 관리 예정

적용인써트 Insert 주의 Notice

히다찌 HITACHI ● 크기가 서로 다른 팁을 채용하여 센타 컷을 구현하고 있다.
● 팁의 크기가 서로 다른 것 뿐이지 실제 주기능과 부기능으로
| 주날
CPMT 080204 Z 구별되는 것은 아니다.
CPMT 090204 Z
CPMT 120308 Z
CPMT 160408 Z
| 부날
CCMT 060204
CCMT 090308
CPMT 120408

모듈라헤드 대응 스패너사이즈

모듈라카타 날경 스패너 ※ 모듈라헤드 공통 적용
M-10Ø 7mm
M-12Ø 9mm
M-16Ø 12mm
M-20Ø 15mm
M-25Ø 19mm
M-30Ø 21mm

105
