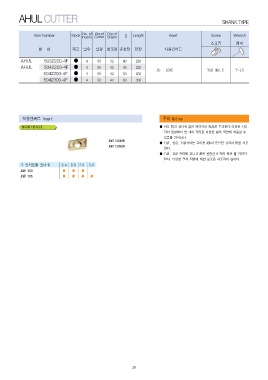

P. 37

AHUL CUTTER                                                                            SHANK TYPE

      Item Number  Stock  No. of    Dia of  Dia of  ℓ Length            Insert  Screw     Wrench
                          Inserts   Cutter  Shank                  사용인서트        스크류        렌치

      형번           재고 날수 날경 생크경 유효장 전장                        JD__ 1505__

AHUL  5032220-4F ● 4 50 32 40 220                                               TSB M3.5  T-15
AHUL  5042220-4F ● 4 50 42 40 220
      5042250-4F ● 4 50 42 50 250
      5042300-4F ● 4 50 42 60 300

적용인써트 Insert                                                    주의 Notice

히다찌 HITACHI                                                   ● 사용 팁의 코너-R 값이 여러가지 있음을 주의한다.이것은 사용
                                                                 자의 입장에서 한 개의 카타로 다양한 절삭 작업에 적용할 수
                                            JDMT 100308R         있음을 의미한다.
                                            JDMT 150508R
                                                              ● 11Ø, 12Ø, 13Ø카타는 고이송 ASR과 동일한 규격과 팁을 사용
                                                                 한다.

                                                              ● 11Ø, 12Ø 카타에 코너-R 2R은 완전한 R-카타 혹은 볼 카타가
                                                                 된다. 다양한 절삭 작업에 대한 응용은 사용자의 몫이다.

각 인서트별 코너-R        0.4 0.8 2.0 3.0
JDMT 1003          ●●●
JDMT 1505          ● ● ●●

                                                          39
