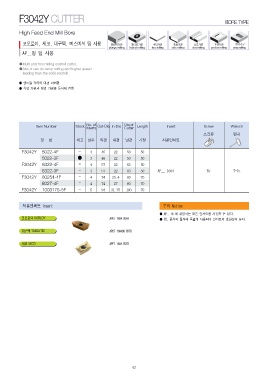

F3042Y CUTTER BORE TYPE

High Feed End Mill Bore

코오로이, 세코, 대구텍, 미스비시 팁 사용 플런지가공 헬리칼가공 바닥가공 측면가공 슬롯가공 포켓가공 경사가공
AP__형 팁 사용 face milling side milling slot milling pocket milling ramp milling
plunge milling helical milling

●Multi and free milling endmill cutter.
●Also it can do ramp milling and higher speed

feeding than the solid endmill.

● 엔드밀 카타의 대경 아버형
● 측면 가공과 평면 가공을 동시에 진행

Item Number Stock No. of Out-Dia In-Dia Dia of Length Insert Screw Wrench
Inserts Cutter 스크류 렌치

형번 재고 날수 외경 내경 날경 기장 사용인서트
AP__ 1604
F3042Y 5022-4F -4 46 22 50 50 B7 T-15
F3042Y 5022-3F ●3 46 22 50 50
F3042Y 6322-4F -4 57 22 63 50
F3042Y 6322-3F -3 57 22 63 50
80254-4F -4 74 25.4 80 70
8027-4F -4 74 27 80 70
1003175-5F -5 94 31.75 100 70

적용인써트 Insert APKT 1604 PDFR 주의 Notice
APKT 160408 PDTR
코오로이 KORLOY APFT 1604 PDTR ● AP.. 16 에 해당되는 모든 인서트를 사용할 수 있다.
대구텍 TAEGUTEC ● 황, 중삭의 절삭에 폭넓게 사용되며 인서트의 호환성이 높다.
세코 SECO

43
