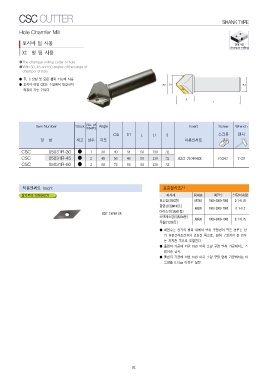

Page 78 - bulls

CSC CUTTER SHANK TYPE

Hole Chamfer Mill 챔퍼가공
champer milling
도시바 팁 사용

XC__형 팁 사용

●The champer milling cutter of hole
●With 30, 45 and 50 angles of the range of

champer of hole

● 홀, C 캇팅 및 모든 챔퍼 가공에 사용
● 도시바 타입 CSC는 소경에서 대경까지

적용이 가능 합니다.

Item Number Stock No. of Angle Insert Screw Wrench
형번 Inserts 사용인서트 스크류 렌치
XCET 310404ER
�D D1 L L1 S

재고 날수 각도 50 130 32
50 130 32
CSC 05031R-30 ● 1 30 40 34 50 130 32 FS243 T-20
CSC 05031R-45 ● 2 45 56 46
CSC 05031R-60 ● 2 60 72 56

적용인써트 Insert 표준절삭조건

당가로이 TUNGALOY 피삭재 팁재종 회전수 날당이송량
탄소강(S55C등) NS740
합금강(SCM440등) AH330 1000-3000-7000 0.1~0.25
다이스강(SKD61등)
스텐레스강(SUS304등) AH330 1000-3000-7000 0.1~0.2
주철(FC250등)
XCET 310404 ER

1000-3000-7000 0.1~0.25

● 회전수는 상기의 범위 내에서 면취 구멍경이 작은 경우는 상
기 표준절삭조건표의 고회전 쪽으로, 면취 구멍경이 큰 경우
는 저회전 쪽으로 조절한다.

● 플런지 가공에 의한 10Ø 이하 소경 구멍 면취 가공에서는 스
텝이송 금지.

● 플런지 가공에 의한 10Ø 이하 소경 구멍 면취 가공에서는 이
송량을 0.15㎜ 이하로 설정
