P. 79

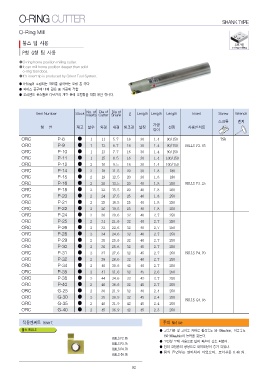

O-RING CUTTER SHANK TYPE
O-Ring Mill 오링가공
o-ring milling
불스 팁 사용
P형 G형 팁 사용
●O-ring home position milling cutter.
●It can mill home position deeper than solid
o-ring tool does.
●It’s insert tip is produced by Orient Tool System.
● O-Ring이 조립되는 자리를 절삭하는 오링 홈 카타
● 하이스 공구에 비해 깊은 홈 가공에 적합
● 오리엔트 불스툴은 다년간의 개발 끝에 오링팁을 직접 생산 합니다.
Item Number Stock No. of Dia of Dia of ℓ Length Length Length Insert Screw Wrench
Inserts Cutter Shank 스크류 렌치
형번 재고 날수 외경 내경 생크경 날장 가공 전장 사용인서트
깊이 BULLS P2.65
P-8 BULLS P3.25
ORC P-9 ●1 11 5.7 16 30 1.4 90/150 TSB
ORC P-10 ●1 12 6.7 16 30 1.4 90/150 BULLS P4.70
ORC P-11 ●1 13 7.7 16 30 1.4 90/150 BULLS G4.05
ORC P-12 ●1 15 8.5 16 30 1.4 100/150
ORC P-14 ●2 16 9.5 16 30 1.4 100/150
ORC P-15 ●2 18 11.5 20 30 1.8 180
ORC P-16 ●2 19 12.5 20 30 1.8 180
ORC P-18 ●2 20 13.5 20 40 1.8 200
ORC P-20 ●2 22 15.5 20 40 1.8 200
ORC P-21 ●2 24 17.5 25 40 1.8 250
ORC P-22 ●2 25 18.5 25 40 1.8 250
ORC P-24 ●2 26 19.5 25 40 1.8 250
ORC P-25 ●2 30 20.6 32 40 2.7 250
ORC P-26 ●2 31 21.6 32 40 2.7 250
ORC P-28 ●2 32 22.6 32 40 2.7 250
ORC P-29 ●2 34 24.6 32 40 2.7 250
ORC P-30 ●2 35 25.6 32 40 2.7 250
ORC P-31 ●2 36 25.6 32 45 2.7 250
ORC P-32 ●2 37 27.6 32 45 2.7 250
ORC P-34 ●2 38 28.6 32 40 2.7 250
ORC P-35 ●2 40 30.6 42 40 2.7 250
ORC P-38 ●2 41 31.6 32 45 2.6 250
ORC P-40 ●2 44 34.6 32 42 2.7 250
ORC G-25 ●2 46 36.6 32 45 2.7 250
ORC G-30 ●2 30 21.9 32 40 2.4 250
ORC G-35 ●2 35 26.9 32 45 2.4 250
ORC G-40 ●2 40 31.9 42 45 2.4 250
ORC ●2 45 36.9 42 45 2.3 250
적용인써트 Insert 주의 Notice
불스 BULLS ● 고속가공 및 고이송 카타로 절삭속도 50~100㎜/min, 이송속도
150~300㎜/min의 능력을 갖는다.
BULLS P2.65
BULLS P3.25 ● 고인성 모재 사용으로 팁의 파손이 감소 되었다.
BULLS P4.70 ● 팁의 코팅층의 형성으로 내마모성이 증가 되었다.
BULLS G4.05 ● 팁의 전면부는 연마처리 되었으며, 코너-R은 0.4R 임.
82
