P. 89

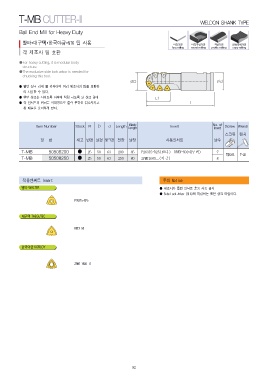

T-MB CUTTER-II WELDON SHANK TYPE
Ball End Mill for Heavy Duty 바닥가공 바닥곡면가공 곡면가공 연속복제가공
face milling round milling profile milling copy milling
발타•대구텍•한국야금•NTK 팁 사용
각 제조사 팁 호환
●For heavy cutting, it is modular body
structure.
●The exclusive side lock arbor is needed for
chucking this tool.
● 웰던 샹크 러쉬 볼 카타이며 여러 제조사의 팁을 호환하
여 사용할 수 있다.
● 웰던 샹크는 사이드록 아버에 척킹 하도록 된 샹크 형태
● 각 인서트의 위치는 비대칭으로 절삭 부하를 감소시키고
칩 배출을 용이하게 한다.
Item Number Stock R D d Length Blade Insert No. of Screw Wrench
Length Insert
스크류 렌치
형번 재고 반경 날경 생크경 전장 날장 사용인서트 날수
T-MB 50508200 ● 25 50 63 200 65 P26315-R25(발타) RBEX-50(대구텍) 7
T-MB 50508250 ● 25 50 63 250 80 ZPMT1605__(야금) TSB243 T-20
8
적용인써트 Insert 주의 Notice
발타 WALTER ● 제조사가 틀린 인서트 혼용 사용 금지
● Side Lock Arbor (SLA)에 척킹하는 웰던 샹크 타입이다.
대구텍 TAEGUTEC
P26315-R25
한국야금 KORLOY RBEX 50
ZPMT 1605__R
92
