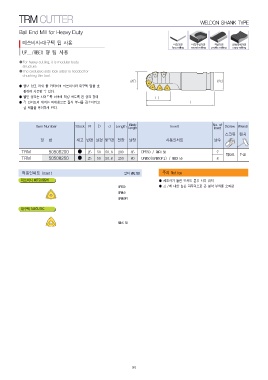

P. 91
TRM CUTTER WELDON SHANK TYPE
Ball End Mill for Heavy Duty 바닥가공 바닥곡면가공 곡면가공 연속복제가공
face milling round milling profile milling copy milling
미쓰비시•대구텍 팁 사용
UP__/RBEX 형 팁 사용
●For heavy cutting, it is modular body
structure.
●The exclusive side lock arbor is needed for
chucking this tool.
● 웰던 샹크 러쉬 볼 카타이며 미쓰비시와 대구텍 팁을 호
환하여 사용할 수 있다.
● 웰던 샹크는 사이드록 아버에 척킹 하도록 된 샹크 형태
● 각 인서트의 위치는 비대칭으로 절삭 부하를 감소시키고
칩 배출을 용이하게 한다.
Item Number Stock R D d Length Blade Insert No. of Screw Wrench
Length Insert
스크류 렌치
형번 재고 반경 날경 생크경 전장 날장 사용인서트 날수
TRM 50508200 ● 25 50 50.8 200 65 UPE50 / RBEX 50 7
TRM 50508250 ● 25 50 50.8 250 80 UPM50(UPM50P1) / RBEX 50 TSB243 T-20
8
적용인써트 Insert 발타 WALTER 주의 Notice
미쓰비시 MITSUBISHI UPE50 ● 제조사가 틀린 인서트 혼용 사용 금지
UPM50 ● 공구에 대한 높은 파지력으로 큰 절삭 부하를 소화함
대구텍 TAEGUTEC UPM50P1
RBEX 50
