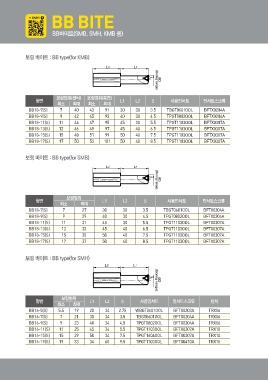

BB BITE

BB바이트(SMB, SMH, KMB 용)
보링 바이트 : BB type(for KMB)

형번 보링범위(센터) 보링범위(측면) L1 L2 S 사용인서트 인서트스크류
최소 최대 최소 최대

BB18-7(S) 7 40 43 91 30 30 3.5 TBGT0601OOL BFTX0204A

BB18-9(S) 9 42 45 93 40 30 4.5 TPGT0802OOL BFTX0204A

BB18-11(S) 11 44 47 95 45 30 5.5 TPGT1103OOL BFTX0307A

BB18-13(S) 13 46 49 97 45 40 6.5 TPGT1103OOL BFTX0307A

BB18-15(S) 15 48 51 99 50 40 7.5 TPGT1103OOL BFTX0307A

BB18-17(S) 17 50 53 101 50 40 8.5 TPGT1103OOL BFTX0307A

보링 바이트 : BB type(for SMB)

형번 보링범위 L1 L2 S 사용인서트 인서트스크류
최소 최대

BB18-7(S) 7 27 30 30 3.5 TBGT0601OOL BFTX0204A

BB18-9(S) 9 29 40 30 4.5 TPGT0802OOL BFTX0204A

BB18-11(S) 11 31 45 30 5.5 TPGT1103OOL BFTX0307A

BB18-13(S) 13 33 45 40 6.5 TPGT1103OOL BFTX0307A

BB18-15(S) 15 35 50 40 7.5 TPGT1103OOL BFTX0307A

BB18-17(S) 17 37 50 40 8.5 TPGT1103OOL BFTX0307A

보링 바이트 : BB type(for SMH)

형번 보링범위 L1 L2 S 사용인서트 인서트스크류 렌치

BB16-5(S) 최소 최대 20 34 2.75 WBGT0601OOL BFTX0203A TRX06
BB16-7(S) 5.5 19 30 34 3.5 TBGT0601OOL BFTX0204A TRX06
BB16-9(S) 7 21 40 34 4.5 TPGT0802OOL BFTX0204A TRX06
BB16-11(S) 9 23 45 34 5.5 TPGT1103OOL BFTX0307A TRX10
BB16-15(S) 11 25 50 34 7.5 TPGT1604OOL BFTX0307A TRX10
BB16-19(S) 15 29 34 60 9.5 TPGT1103OOL BFTX0410A TRX15
19 33
