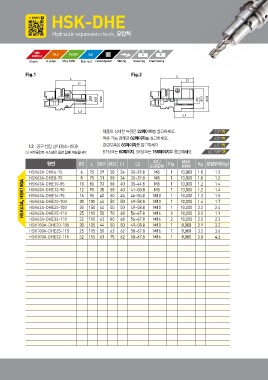

Page 147 - dain

HSK-DHE

Hydraulic expansion chuck_유압척

DIN G6.3 15,000 5㎛ Milling Reaming Chamfering
69893-1 G value Max RPM Run-out Coolant System

Shank

Fig.1 Fig.2

HSK63A, HSK100A 22P
ØD 62P
ØD1 63P
ØD2 60,158P
ØD
ØD1
ØD2
ØD
ØD1
ØD2
ØD
ØD1
ØD2
•L2 : 공구 삽입 깊이(최소~최대) •제품의 상세한 특징은 22페이지를 참고하세요.
•적용 가능 콜렛은 62페이지를 참고하세요.
내부쿨런트 시스템은 옵션 탑재 가능합니다. •관련부품은 63페이지를 참고하세요.
•BT샹크는 60페이지, SK샹크는 158페이지를 참고하세요.

형번 ØD L ØD1 ØD2 L1 L2 ADJ Fig. MAX. Kg 포장무게(Kg)
SCREW RPM
HSK63A-DHE6-75 6 75 29 50 34 30~39.8 1 10,000 1.0 1.2
HSK63A-DHE8-75 8 75 31 50 34 30~39.8 M5 1 10,000 1.0 1.2
HSK63A-DHE10-85 10 85 33 50 40 35~44.8 M5 1 10,000 1.2 1.4
HSK63A-DHE12-90 12 90 35 50 40 41~50.8 M5 1 10,000 1.2 1.4
HSK63A-DHE16-95 16 95 40 50 45 46~55.8 M5 1 10,000 1.3 1.5
HSK63A-DHE20-100 20 100 44 50 50 49~58.8 M10 1 10,000 1.4 1.7
HSK63A-DHE20-150 20 150 44 50 50 49~58.8 M10 1 10,000 2.2 2.4
HSK63A-DHE25-110 25 110 50 70 48 56~67.8 M10 2 10,000 2.0 1.9
HSK63A-DHE32-110 32 110 63 80 48 56~67.8 M16 2 10,000 2.0 2.3
HSK100A-DHE20-105 20 105 44 50 50 49~58.8 M16 1 8,000 2.9 3.2
HSK100A-DHE25-115 25 115 50 63 62 58~67.8 M10 1 8,000 3.2 3.6
HSK100A-DHE32-115 32 115 63 75 62 58~67.8 M16 1 8,000 3.8 4.2
M16
