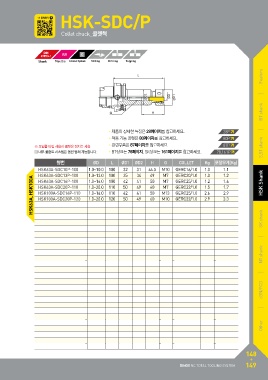

P. 150
HSK-SDC/P
Collet chuck_콜렛척
DIN Ø20
69893-1
Shank Max Dia Coolant System Milling Drilling Tapping
Feature
D2
D1
BT shank
※ 오일홀 타입 사용시 콜렛은 정치수 사용 •제품의 상세한 특징은 28페이지를 참고하세요. 28P S,ST shank
내부 쿨런트 시스템은 옵션 탑재 가능합니다. •적용 가능 콜렛은 80페이지를 참고하세요. 80P
•관련부품은 87페이지를 참고하세요. 87P
•BT샹크는 78페이지, SK샹크는 161페이지를 참고하세요. 78,161P
형번 ØD L ØD1 ØD2 H G COLLET Kg 포장무게(Kg)
HSK63A, HSK100A HSK63A-SDC10P-100 1.0~10.0 100 32 31 44.5 M10 GERC16/1.0 1.0 1.1 HHSSKK sShhaanknk
HSK63A-SDC13P-100 1.0~13.0 100 35 34 49 M7 GERC20/1.0 1.0 1.2
HSK63A-SDC16P-100 1.0~16.0 100 42 41 50 M7 GERC25/1.0 1.2 1.4
HSK63A-SDC20P-110 1.0~20.0 110 50 49 60 M7 GERC32/1.0 1.5 1.7
HSK100A-SDC16P-110 1.0~16.0 110 42 41 50 M13 GERC25/1.0 2.6 2.9
HSK100A-SDC20P-120 1.0~20.0 120 50 49 60 M10 GERC32/1.0 2.9 3.3
