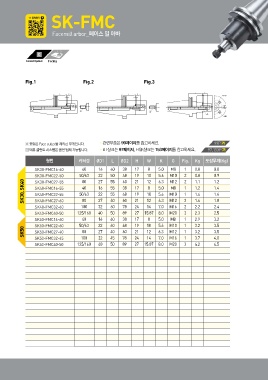

Page 167 - dain

SK-FMC

Facemill arbor_페이스 밀 아바

Coolant System Facing Fig.2 Fig.3

Fig.1

D1 D1
D2 D2
D1
D2

※ 중량은 Face cutter을 제외한 무게입니다. •관련부품은 99페이지를 참고하세요. 99P
내부 쿨런트 시스템은 옵션 탑재 가능합니다. •BT샹크는 97페이지, HSK샹크는 153페이지를 참고하세요. 97,153P

형번 커터경 ØD1 L ØD2 H W K G Fig. Kg 포장무게(Kg)

SK30, SK40 SK30-FMC16-60 40 16 60 38 17 8 5.0 M8 1 0.8 0.8
SK30-FMC22-50 50/63 22 50 48 19 10 5.6 M10 2 0.8 0.9
SK50 SK30-FMC27-55 1.2
SK40-FMC16-55 80 27 55 60 21 12 6.3 M12 2 1.1 1.4
SK40-FMC22-55 40 16 55 38 17 8 5.0 M8 1 1.2 1.6
SK40-FMC27-60 50/63 22 55 48 19 10 5.6 M10 1 1.4 1.8
SK40-FMC32-60 80 27 60 60 21 12 6.3 M12 2 1.6 2.4
SK40-FMC40-50 100 32 60 78 24 14 7.0 M16 2 2.2 2.5
SK50-FMC16-60 125/160 40 50 89 27 15.87 8.0 M20 3 2.3 3.2
SK50-FMC22-60 40 16 60 38 17 8 5.0 M8 1 2.9 3.5
SK50-FMC27-40 50/63 22 60 48 19 10 5.6 M10 1 3.2 3.5
SK50-FMC32-45 80 27 40 60 21 12 6.3 M12 1 3.2 4.0
SK50-FMC40-50 100 32 45 78 24 14 7.0 M16 1 3.7 4.5
125/160 40 50 89 27 15.87 8.0 M20 3 4.2
