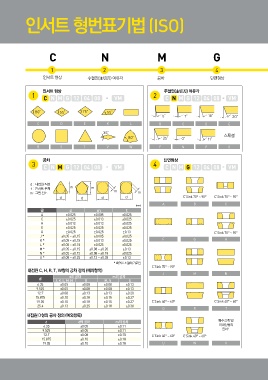

인서트 형번표기법 (ISO)

C N MG

1 2 34

인서트 형상 주절인(主切刃) 여유각 공차 단면형상

1 인서트 형상 2 주절인(主切刃) 여유각

C N M G 12 04 08 - VM C N M G 12 04 08 - VM

CDEKL BCDE

RS T VW 스페셜

FNPO

3 공차 4 단면형상

C N M G 12 04 08 - VM C N M G 12 04 08 - VM

d : 내접원 직경 C’Sink 70° ~ 90° C’Sink 70° ~ 90°
t : 인서트 두께 ABC
m : 그림 참조

(mm)

급 dm t
A ±0.025 ±0.005 ±0.025
C ±0.025 ±0.013 ±0.025
H ±0.013 ±0.013 ±0.025
E ±0.025 ±0.025 ±0.025
G ±0.025 ±0.025 ±0.13
J* ±0.05 ~ ±0.15 ±0.005 ±0.025 C’Sink 70° ~ 90°
K* ±0.05 ~ ±0.15 ±0.013 ±0.025 FGH

L* ±0.05 ~ ±0.15 ±0.025 ±0.025
M* ±0.05 ~ ±0.15 ±0.08 ~ ±0.20 ±0.13
N* ±0.05 ~ ±0.15 ±0.08 ~ ±0.18 ±0.025
U* ±0.08 ~ ±0.25 ±0.13 ~ ±0.38 ±0.13

* 측면은 소결체 기준임 C’Sink 70° ~ 90°
J
내접원 C, H, R, T, W형의 공차 정의 (예외항목) M N

d d의 공차 m의 공차
J, K, L, M, N U M, N U
6.35 ±0.05 ±0.08 ±0.08 ±0.13
9.525 ±0.05 ±0.08 ±0.08 ±0.13
12.7 ±0.08 ±0.13 ±0.13 ±0.20
15.875 ±0.10 ±0.18 ±0.15 ±0.27
19.05 ±0.10 ±0.18 ±0.15 ±0.27 C’Sink 40° ~ 60° C’Sink 40° ~ 60°
25.4
±0.13 ±0.25 ±0.18 ±0.38 QRT

내접원 D형의 공차 정의 (예외항목)

d d의 공차 m의 공차 C’Sink 40° ~ 60° C’Sink 40° ~ 60° 특수설계 및
6.35 ±0.05 ±0.11 U W 비대칭형의
9.525 ±0.05 ±0.11
12.7 ±0.08 ±0.15 인서트
15.875 ±0.10 ±0.18
19.05 ±0.10 ±0.18 X
