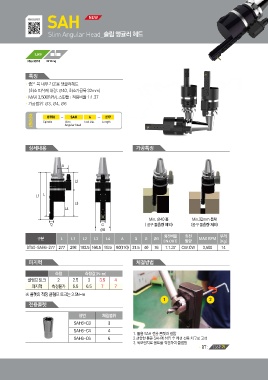

P. 43
SAH
Slim Angular Head_슬림 앵귤러 헤드
3,500 Drilling
Max RPM
특징
•좁은 폭 내부 가공용 앵귤러헤드
(최소 피삭재 내경: Ø40, 최소가공폭 32mm)
•MAX 3,500RPM, 스핀들 : 적용비율 1:1.37
•가공범위: Ø3, Ø4, Ø6
호 BT50 SAH 6 277
칭
Spindle Slim Tool Dia. Length
법 Angular head
상세내용 가공특징
A
L2
L1 L
L3
L4
Q G Min. Ø40 홀 Min.32mm 틈새
ØB ( 공구 돌출량 제외) (공구 돌출량 제외)
구분 L
BT50-SAH6-277 277 L1 L2 L3 L4 AQ G ØB 회전비율 회전 MAX RPM 무게
80(110) 31.5 (IN:OUT) 방향 (Kg)
298 183.5 166.5 93.5
40 76 1:1.37 CW:CW 3,500 14
파지력 체결방법
측정 측정값 (N-m)
클램프 토크 2 2.5 3 3.5 4
7
파지력 측정불가 5.5 6.5 7
※ 콜렛의 적정 클램프 토크는 3.5N-m
12
전용콜렛
형번 체결범위 1. 툴을 SAH 전용 콜렛과 결합
SAH6-C3 3
SAH6-C4 4 2.결합한 툴을 SAH에 삽입 후 체결 전용 치구로 고정
SAH6-C6 6
3. 육모렌치로 볼트를 회전하여 클램핑
•BT : 136P
