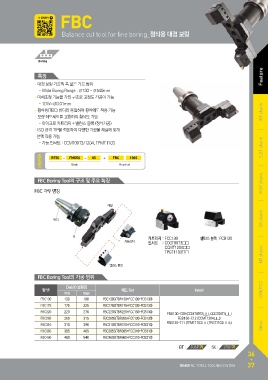

P. 38
FBC
Balance cut tool for fine boring_정삭용 대경 보링
Boring
특징 FFeeaatturree
•대경 보링 가공의 폭 넓은 가공 범위 BT shank
- Wide Boring Range : Ø130 ~ Ø540mm
•미세조정 기능을 가진 구조로 고정도 가공이 가능 S,ST shank
- 1DIV=Ø0.01mm
•황삭용(TBC) 바디와 동일하여 황삭에도 적용 가능
•보링 헤드세트를 교환하여 황삭도 가능
- 마이크로 카트리지 + 밸런스 블록 (정삭가공)
•ISO 규격 TIP을 적용하여 다양한 가공물 재질에 맞게
선택 적용 가능
- 가능 인서트 : CCMT09T3/1204, TPMT1103
호 BT50 FMD50 85 FBC 130S
칭
법 Body Head set
FBC Boring Tool의 구조 및 주요 특징 HSK shank
FBC 각부 명칭
레일
바디 SK shank
키 카트리지 : FCC130 밸런스 블록 : FCB130
카트리지 인서트 : CCGT09T3□□
CCMT1204□□ NT shank
TPGT1103□□
밸런스 블럭
FBC Boring Tool의 가공 범위
형번 Dia(Ø) 보링경 헤드 Set Insert cBN/PCD
min max
FBC130 130 180 FBC130S(TBR130+FCC130+FCB130) FBB130-C09 (CCMT09T3□□, CCGT09T3□□ Other
FBC175 175 225 FBC175S(TBR175+FCC130+FCB130) FBB130-C12 (CCMT1204□□)
FBC220 220 270 FBC220S(TBR220+FCC130+FCB130)
FBC265 265 315 FBC265S(TBR265+FCC130+FCB130) FBB130-T11 (TPMT1103□□,TPGT1103□□L)
FBC310 310 390 FBC310S(TBR310+FCC310+FCB310)
FBC385 385 465 FBC385S(TBR385+FCC310+FCB310)
FBC460 460 540 FBC460S(TBR460+FCC310+FCB310)
•BT : 106P SK : 170P
DINOX NC TOTAL TOOLING SYSTEM 36
