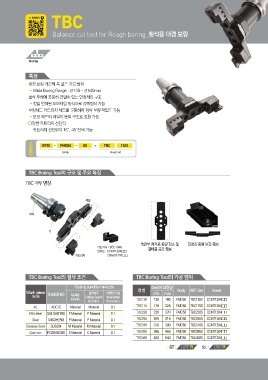

Page 37 - dain

TBC

Balance cut tool for Rough boring_황삭용 대경 보링

Boring

특징

•대경 보링 가공의 폭 넓은 가공 범위
- Wide Boring Range : Ø130 ~ Ø540mm
•절삭 부하에 충분히 견딜수 있는 안정적인 구조
- 정밀 연마된 도브테일 방식으로 강력절삭 가능
•보링헤드 카트리지 세트를 교환하여 정삭 보링 작업도 가능
- 보링 헤드와 레일이 동일 구조로 호환 가능
•다양한 카트리지 선단각
- 카트리지 선단부각 15°, 45°선택 가능

호 BT50 FMD50 85 TBC 130S
칭
법 Body Head set

TBC Boring Tool의 구조 및 주요 특징
TBC 각부 명칭

레일
바디

키

카트리지 : BCC1348 측면부 제거로 중량 감소 및 강성과 중량 보강 확보
인서트 : CCMT1204□□ 칩배출 공간 확보

카트리지 CNMG1204□□

TBC Boring Tool의 절삭 조건 TBC Boring Tool의 가공 범위

Cutting condition 절삭조건표 형번 Dia(Ø) 보링경 Body 헤드 Set Insert
min max
Work-piece Grade(Hrc) Tip재종 절삭속도 1회전당 이송 TBC130 TBC130S CCMT1204□□
(Grade) Cutting Speed FeedperRevolution TBC175 TBC175S CCMT1204□□
피삭재 TBC220 130 180 FMD50 TBC220S CCMT1204□□
(m/min.) f(mm/rev.) TBC265 TBC265S CCMT1204□□
TBC310 TBC310S CCMT1204□□
AL ADC12 Material Material 0.1 TBC385 175 225 FMD50 TBC385S CCMT1204□□
TBC460 TBC460S CCMT1204□□
Mild steel SS41(HB160) P Material P Material 0.1 220 270 FMD50

Steel S45C(H250) P Material P Material 0.1 265 315 FMD50

Stainless Steel SUS304 M Material M Material 0.1 310 390 FMD50

Cast-iron FC25(HB250) K Material K Material 0.1 385 465 FMD50

460 540 FMD50

•BT : 107P SK : 170P
