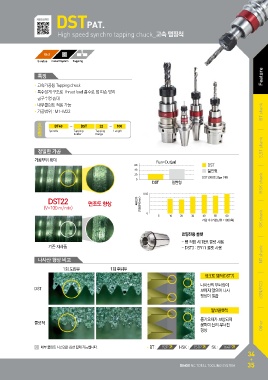

Page 36 - dain

DSTPAT.

High speed synchro tapping chuck_고속 탭핑척

G6.3
G value Coolant System Tapping

특징 FFeeaatturree

•고속가공용 Tapping chuck BT shank
•특수설계 구조로 Thrust load 흡수로 탭 파손 방지

공구수명 증대
•내부쿨런트 적용 가능
•가공범위 : M1~M22

호 BT40 DST 22 100
칭
법 Spindle Tapping Tapping Length
holder Range

정밀한 가공 S,ST shank

가공부위 확대 Run-Out(㎛)

60 DST HSK shank
40 일반형
20
0 DST 런아웃 25㎛ 이하

DST 일반형

0.02

DST22 면조도 향상 복귀오차
(기본단위:mm)
(V=100 m/min) SK shank

0
5 10 20 30 40 50 60
가압 수 (기본단위 : 1000회)

기존 자사품 탭핑전용 콜렛 NT shank
- 탭 작업 시 TER 콜렛 사용
나사산 형상 비교 1회 후퇴부 - DST3 : ER11 콜렛 사용

1회 도입부 싱크로 탭척(DST7) cBN/PCD
나사산의 무너짐이
DST 보이지 않으며 나사
형상이 깔끔

콜렛척 일반콜렛척 Other

동기오차가 보상되지
못하여 산의 무너진
형상

C 내부 쿨런트 시스템은 옵션 탑재 가능합니다. •BT : 92P HSK : 151P SK : 164P
