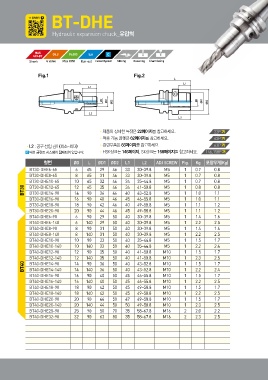

Page 61 - dain

BT-DHE

Hydraulic expansion chuck_유압척

MAS G6.3 15,000 5㎛ Milling Reaming Chamfering
403-BT G value Max RPM Run-out Coolant System

Shank

Fig.1 Fig.2

•L2 : 공구 삽입 깊이(최소~최대) •제품의 상세한 특징은 22페이지를 참고하세요. 22P
•적용 가능 콜렛은 62페이지를 참고하세요. 62P
내부 쿨런트 시스템이 탑재되어 있습니다. •관련부품은 63페이지를 참고하세요. 63P
•HSK샹크는 146페이지, SK샹크는 158페이지를 참고하세요. 146,158P

형번 ØD L ØD1 ØD2 L1 L2 ADJ SCREW Fig. Kg 포장무게(Kg)

BT30 BT30-DHE6-65 6 65 29 46 33 30~39.8 M5 1 0.7 0.8
BT30-DHE8-65 8 65 31 46 33 30~39.8 M5 1 0.7 0.8
BT40 BT30-DHE10-65 10 65 32 46 34 35~44.8 M5 1 0.7 0.8
BT30-DHE12-65 12 65 35 46 34 41~50.8 M5 1 0.8 0.8
BT30-DHE14-90 14 90 36 46 40 43~52.8 M5 1 1.0 1.1
BT30-DHE16-90 16 90 40 46 45 46~55.8 M5 1 1.0 1.1
BT30-DHE18-90 18 90 42 46 40 49~58.8 M5 1 1.1 1.2
BT30-DHE20-90 20 90 44 46 45 49~58.8 M5 1 1.1 1.2
BT40-DHE6-90 6 90 29 50 40 30~39.8 M5 1 1.4 1.6
BT40-DHE6-140 6 140 29 50 40 30~39.8 M5 1 2.2 2.5
BT40-DHE8-90 8 90 31 50 40 30~39.8 M5 1 1.4 1.6
BT40-DHE8-140 8 140 31 50 40 30~39.8 M5 1 2.2 2.5
BT40-DHE10-90 10 90 33 50 40 35~44.8 M5 1 1.5 1.7
BT40-DHE10-140 10 140 33 50 40 35~44.8 M5 1 2.2 2.4
BT40-DHE12-90 12 90 35 50 40 41~50.8 M10 1 1.5 1.7
BT40-DHE12-140 12 140 35 50 40 41~50.8 M10 1 2.3 2.5
BT40-DHE14-90 14 90 36 50 40 43~52.8 M10 1 1.5 1.7
BT40-DHE14-140 14 140 36 50 40 43~52.8 M10 1 2.2 2.4
BT40-DHE16-90 16 90 40 50 45 46~55.8 M10 1 1.5 1.7
BT40-DHE16-140 16 140 40 50 45 46~55.8 M10 1 2.2 2.5
BT40-DHE18-90 18 90 42 50 45 49~58.8 M10 1 1.5 1.7
BT40-DHE18-140 18 140 42 50 45 49~58.8 M10 1 2.2 2.5
BT40-DHE20-90 20 90 44 50 47 49~58.8 M10 1 1.5 1.7
BT40-DHE20-140 20 140 44 50 50 49~58.8 M10 1 2.3 2.5
BT40-DHE25-90 25 90 50 70 35 58~67.8 M16 2 2.0 2.2
BT40-DHE32-90 32 90 63 80 35 58~67.8 M16 2 2.3 2.5
