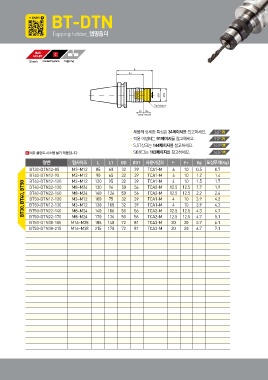

Page 91 - dain

BT-DTN

Tapping holder_탭핑홀더

MAS Tapping
403-BT

Shank Coolant System

BT30, BT40, BT50내부 쿨런트 시스템 불가 제품입니다.•제품의 상세한 특징은 34페이지를 참고하세요. 34P
ØD1•적용 어댑터는 91페이지를 참고하세요.91P
ØD2•S,ST샹크는 144페이지를 참고하세요.144P
•SK샹크는 163페이지를 참고하세요. 163P

형번 탭사이즈 L L1 ØD ØD1 사용어댑터 F- F+ Kg 포장무게(Kg)

BT30-DTN12-85 M3~M12 85 60 32 39 TCA1-M 4 10 0.5 0.7
BT40-DTN12-90 M3~M12 90 65 32 39 TCA1-M 4 10 1.2 1.4
BT40-DTN12-120 M3~M12 120 95 32 39 TCA1-M 4 10 1.5 1.7
BT40-DTN22-130
BT40-DTN22-160 M8~M24 130 96 50 56 TCA2-M 12.5 12.5 1.7 1.9
BT50-DTN12-100 M8~M24 160 126 50 56 TCA2-M 12.5 12.5 2.2 2.4
BT50-DTN12-130 M3~M12 100 75 32 39 TCA1-M 4 10 3.9 4.2
BT50-DTN22-140 M3~M12 130 105 32 39 TCA1-M 4 10 3.9 4.3
BT50-DTN22-170 M8~M24 140 106 50 56 TCA2-M 12.5 12.5 4.3 4.7
BT50-DTN38-185 M8~M24 170 136 50 56 TCA2-M 12.5 12.5 4.7 5.1
BT50-DTN38-215 M16~M38 185 140 72 81 TCA3-M 20 20 5.7 6.1
M16~M38 215 170 72 81 TCA3-M 20 20 6.7 7.1
