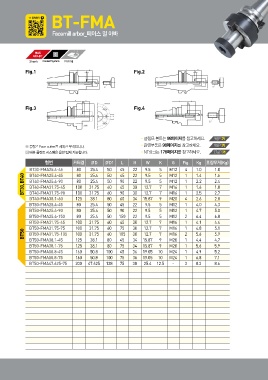

BT-FMA

Facemill arbor_페이스 밀 아바

MAS Facing
403-BT

Shank Coolant System

Fig.1 Fig.2

ØD ØD
ØD1 ØD1

L

Fig.3 Fig.4

ØD ØD
ØD1 ØD1

※ 중량은 Face cutter를 제외한 무게입니다. •클램프 볼트는 98페이지를 참고하세요. 98P
내부 쿨런트 시스템은 옵션 탑재 가능합니다. •관련부품은 98페이지를 참고하세요. 98P
•NT샹크는 176페이지를 참고하세요. 176P

형번 커터경 ØD ØD1 L H W K G Fig. Kg 포장무게(Kg)

BT30, BT40 BT30-FMA25.4-45 80 25.4 50 45 22 9.5 5 M12 4 1.0 1.0
BT40-FMA25.4-45 80 25.4 50 45 22 9.5 5 M12 1 1.4 1.6
BT50 BT40-FMA25.4-90 80 25.4 50 90 22 9.5 5 M12 1 2.2 2.4
BT40-FMA31.75-45 100 31.75 60 45 30 12.7 7 M16 1 1.6 1.8
BT40-FMA31.75-90 100 31.75 60 90 30 12.7 7 M16 1 2.5 2.7
BT40-FMA38.1-60 125 38.1 80 60 34 15.87 9 M20 4 2.6 2.8
BT50-FMA25.4-45 80 25.4 50 45 22 9.5 5 M12 1 4.0 4.3
BT50-FMA25.4-90 80 25.4 50 90 22 9.5 5 M12 1 4.7 5.0
BT50-FMA25.4-150 80 25.4 50 150 22 9.5 5 M12 2 6.4 6.8
BT50-FMA31.75-45 100 31.75 60 45 30 12.7 7 M16 1 4.1 4.4
BT50-FMA31.75-75 100 31.75 60 75 30 12.7 7 M16 1 4.8 5.1
BT50-FMA31.75-105 100 31.75 60 105 30 12.7 7 M16 2 5.6 5.9
BT50-FMA38.1-45 125 38.1 80 45 34 15.87 9 M20 1 4.4 4.7
BT50-FMA38.1-75 125 38.1 80 75 34 15.87 9 M20 1 5.6 5.9
BT50-FMA50.8-45 160 50.8 100 45 36 19.05 10 M24 1 4.9 5.2
BT50-FMA50.8-75 160 50.8 100 75 36 19.05 10 M24 1 6.8 7.1
BT50-FMA47.625-75 200 47.625 128 75 38 25.4 12.5 - 3 8.3 8.6
