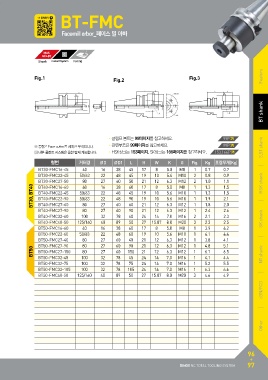

Page 98 - dain

BT-FMC

Facemill arbor_페이스 밀 아바

MAS Facing
403-BT

Shank Coolant System

Fig.1 Fig.2 Fig.3 Feature

ØD ØD ØD BBTTsshaannkk
ØD1 ØD1 ØD1

※ 중량은 Face cutter를 제외한 무게입니다. •클램프 볼트는 99페이지를 참고하세요. 99P S,ST shank
내부 쿨런트 시스템은 옵션 탑재 가능합니다. •관련부품은 99페이지를 참고하세요. 99P
•HSK샹크는 153페이지, SK샹크는 166페이지를 참고하세요. 153,166P

형번 커터경 ØD ØD1 L H W K G Fig. Kg 포장무게(Kg)

BT30-FMC16-45 40 16 38 45 17 8 5.0 M8 1 0.7 0.7

BT30-FMC22-45 50/63 22 48 45 19 10 5.6 M10 2 0.8 0.9 HSK shank

BT30, BT40 BT30-FMC27-50 80 27 60 50 21 12 6.3 M12 2 1.0 1.1

BT40-FMC16-60 40 16 38 60 17 8 5.0 M8 1 1.3 1.5

BT40-FMC22-45 50/63 22 48 45 19 10 5.6 M10 1 1.3 1.5

BT40-FMC22-90 50/63 22 48 90 19 10 5.6 M10 1 1.9 2.1

BT40-FMC27-60 80 27 60 60 21 12 6.3 M12 1 1.8 2.0

BT40-FMC27-90 80 27 60 90 21 12 6.3 M12 1 2.4 2.6 SK shank

BT40-FMC32-60 100 32 78 60 24 14 7.0 M16 2 2.1 2.3

BT40-FMC40-50 125/160 40 89 50 27 15.87 8.0 M20 3 2.3 2.5

BT50-FMC16-60 40 16 38 60 17 8 5.0 M8 1 3.9 4.2

BT50-FMC22-60 50/63 22 48 60 19 10 5.6 M10 1 4.1 4.4

BT50-FMC27-40 80 27 60 40 21 12 6.3 M12 1 3.8 4.1

BT50 BT50-FMC27-90 80 27 60 90 21 12 6.3 M12 1 4.8 5.1 NT shank

BT50-FMC27-150 80 27 60 150 21 12 6.3 M12 1 6.1 6.5

BT50-FMC32-45 100 32 78 45 24 14 7.0 M16 1 4.1 4.4

BT50-FMC32-75 100 32 78 75 24 14 7.0 M16 1 5.2 5.5

BT50-FMC32-105 100 32 78 105 24 14 7.0 M16 1 6.3 6.6

BT50-FMC40-50 125/160 40 89 50 27 15.87 8.0 M20 3 4.6 4.9

cBN/PCD

Other

DINOX NC TOTAL TOOLING SYSTEM 96
