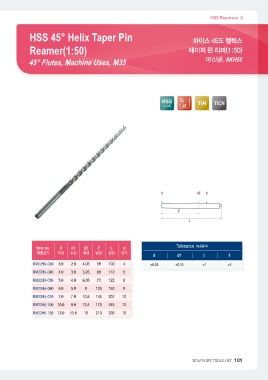

HSS 45° Helix Taper Pin                                                   HSS Reamers
Reamer(1:50)
                                                             하이스 45도 헬릭스
45° Flutes, Machine Uses, M35                               테이퍼 핀 리머(1:50)

                                                                   머신용, SKH55

                                             HSS     Helix  TiN TiCN
                                                     Angle
                                              Co 5%
                                                       45°

Item no.  D d1 d2 ℓ L             d                  Tolerance (허용공차)

제품코드      외경 소경 대경 날장 전장 샹크             d            d1 L              ℓ

RM22H5-030 3.0 2.9 4.06 58 100    4   ±0.05          ±0.05  ±1         ±2
RM22H5-040 4.0 3.9 5.26 68 112    5
RM22H5-050 5.0 4.9 6.36 73 122    6
RM22H5-060 6.0 5.9 8 105 160      8
RM22H5-070 7.0 7.9 10.8 145 207   10
RM22H5-100 10.0 9.9 13.4 175 245  12
RM22H5-120 12.0 11.8 16 210 290   16

                                                            2014/15 DYC TOOLS LIST 101
