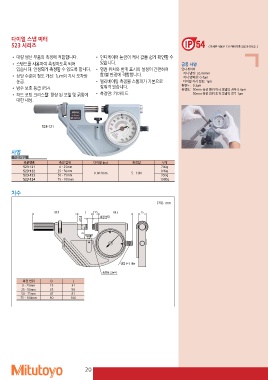

다이얼 스냅 미터 ( 자세한 내용은 133 페이지를 참조하십시오 .)
523 시리즈
공통 사양
• 대량 생산 부품의 측정에 적합합니다. • 인디케이터 눈금이 커서 값을 쉽게 확인할 수
인디케이터
• 스탠드를 사용하여 측정하도록 되어 있습니다. 지시 범위: ±0.06mm
지시 반복성: 0.4μm
있습니다. 안정되게 측정할 수 있도록 합니다. • 영점 위치와 한계 표시의 설정이 간편하여 다이얼 지시 정도: 1μm

• 상당 수준의 정도 개선: 1μm의 지시 오차와 합/불 판정에 적합합니다. 평면도: 0.3μm
평행도: 50mm 측정 범위 이하 모델의 경우 0.6μm
눈금. • 엘리베이팅 측정물 스톱퍼가 기본으로 50mm 측정 범위 초과 모델의 경우 1µm

• 방수 보호 등급 IP54. 갖춰져 있습니다.

• 하드 코팅 크리스탈: 향상 된 오일 및 긁힘에 • 측정면: 카바이드

대한 내성.

523-121

사양 측정 범위 다이얼 눈금 측정압 무게
0.001mm 5 - 10N
미리 타입 0 - 25mm 740g
주문번호 25 - 50mm 840g
523-121 50 - 75mm 950g
523-122 75 - 100mm 1080g
523-123
523-124 단위: mm

치수

89.5 L 11.5 69.5 15

D ø10.8

측정 범위 D L

0 - 25mm 25 31
25 - 50mm 35 56
50 - 75mm 47 81
75 - 100mm 60 106

20
