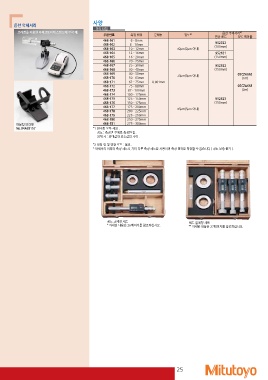

Page 25 - mitutoyo

옵션 악세서리 사양

브라켓을 이용한 마이크로미터 스탠드에 부착 예. 미리 타입

마운팅 브라켓 주문번호 측정 범위 분해능 정도*1 옵션 악세서리*2
No.04AZB157 0.001mm ±2µm(2µm 이내) 연장 로드 SPC 케이블
±3µm(3µm 이내)
468-161 6 - 8mm 952322
468-162 8 - 10mm ±5µm(5µm 이내) (100mm)
468-163 10 - 12mm
468-164 12 - 16mm 952621
468-165 16 - 20mm (150mm)
468-166 20 - 25mm
468-167 25 - 30mm 952622
468-168 30 - 40mm (150mm)
468-169 40 - 50mm
468-170 50 - 63mm 05CZA662
468-171 62 - 75mm (1m)
468-172 75 - 88mm
468-173 87 - 100mm 05CZA663
468-174 100 - 125mm (2m)
468-175 125 - 150mm
468-176 150 - 175mm 952623
468-177 175 - 200mm (150mm)
468-178 200 - 225mm
468-179 225 - 250mm
468-180 250 - 275mm
468-181 275 - 300mm

*1 양자화 오차 제외 .
정도 : 측정면 전체로 측정한 값 .
최대 차 : 최대값과 최소값의 차이 .

*2 셋팅 링 및 연장 로드 : 옵션 .
* 악세서리 이외의 측정 헤드나 기타 다른 측정 헤드를 사용하여 측정 범위를 확장할 수 없습니다 ( 정도 보증 불가 ).

헤드 교체형 세트 헤드 일체형 세트
* 자세한 내용은 26페이지를 참조하십시오. ** 자세한 내용은 27페이지를 참조하십시오.

25
