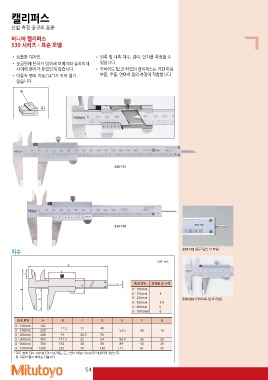

Page 54 - mitutoyo

캘리퍼스

산업 측정 공구의 표준

버니어 캘리퍼스
530 시리즈 – 표준 모델

• 심플한 디자인. • 외측 및 내측 치수, 깊이, 단차를 측정할 수
있습니다.
• 눈금면에 단차가 있어서 어미자와 슬라이더
사이에 먼지가 유입되지 않습니다. • 카바이드 팁 죠 타입의 캘리퍼스는 거친 마감
부품, 주물, 연마석 등의 측정에 적합합니다.
• 아들자 면의 각도(14°)가 작아 읽기
쉽습니다.

14°

530-101

530-100

치수 530-102 (둥근 뎁스 바 타입)
530-320 (카바이드 팁 죠 타입)
단위: mm

A
E

B 측정 범위 외측용 죠 두께
C
0 - 100mm 3
D
F 0 - 150mm 3.8
G 0 - 200mm 6
8
0 - 300mm
0 - 600mm
0 - 1000mm

측정 범위 A B C D E F G

0 - 100mm 182 77.5 17 40 53.5 30 16
0 - 150mm 229 50
0 - 200mm 288 91 20.5 64 66.5 36 20
0 - 300mm 404 111.5 22 90 89 50 25
0 - 600mm 780 162 38 130 111 61 32
0 - 1000mm 1240 222 50

* 코드 번호 530-100 및 530-102에는 둥근 뎁스 바(ø1.9mm)가 내장되어 있습니다.
위 그림의 뎁스 바와는 다릅니다.

54
